LJM-1、LJM-2、LJM-3零序電流互感器、大電流母線式零序互感器

一、零序電流互感器概述

LJM-1、LJM-2、LJM-3零序電流互感器，LJM系列零序電流互感器為戶內型、母線式結構產品。適用于額定頻率為50HZ或60HZ，額定電壓15KV以下(6KV、10KV、15KV)的電力系統中三相交流發電機、電動機的零序保護用，與該型零序電流互感器配套使用的繼電器型號為：DD11/60型。

二、使用條件

1.海拔高度不超過1000米；

2.周圍環境溫度不高于+40℃，不低于-5℃；

3.周圍空氣的相對濕度不大于85%（20℃）；

4.安裝場所無嚴重影響互感器絕緣的氣體、蒸氣，化學沉積污穢及其他爆炸性和腐蝕性介質。

三、結構簡介

LJM型零序電流互感器為母線式結構，產品帶有一次母排，使產品安裝方便；在一次零序電流一但達到整定電流，二次準確輸出電流供繼電器動作，以達到保護的目的。

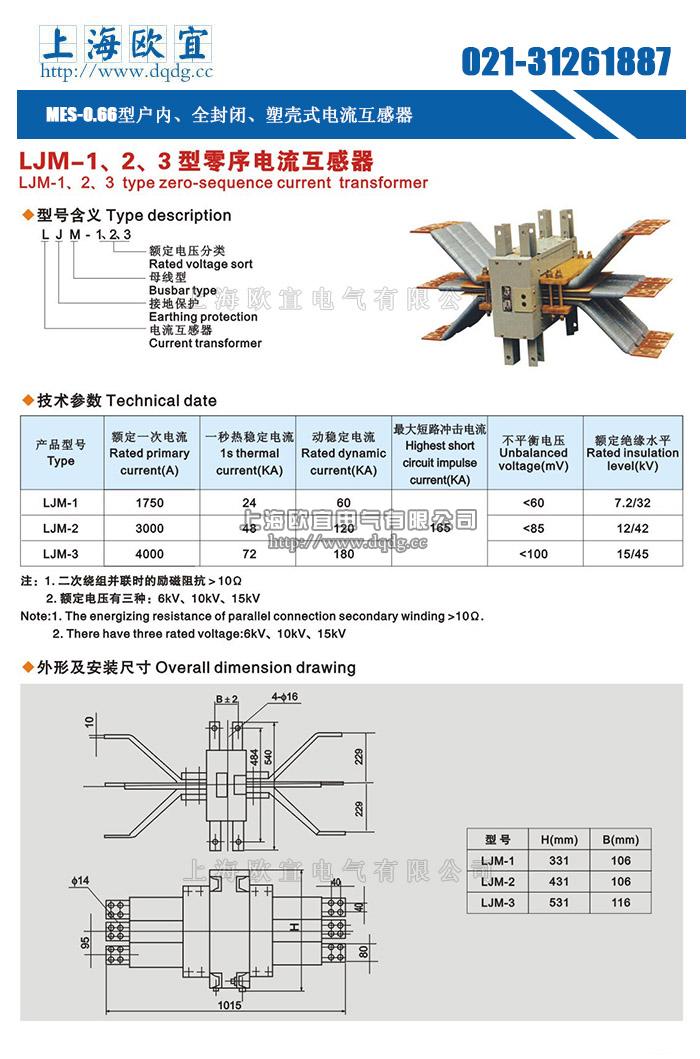

四、LJM-1、LJM-2、LJM-3零序電流互感器選型參數表

型號	LJM-1	LJM-2	LJM-3
額定一次電流(A)	1750A	3000A	4000A
熱穩定電流(kA)	24	48	50
動穩定電流(kA)	60	120	125
最大短路沖擊電流(kA)	165	165	165
不平衡電勢(mV)	<60	<80	<100
絕緣水平(KV)	10/42;15/55	10/42;15/55	10/42;15/55
系統一次零序電流(A)	2.4	2.4	2.4
二次電流(A)	0.06	0.06	0.06
二次負荷(Ω)	<10	<10	<10



產品名稱：LJM-1,LJM-2,LJM-3零序電流互感器



型號：LJM-1、LJM-2、LJM-3 型

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LJM-1,LJM-2,LJM-3零序電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
