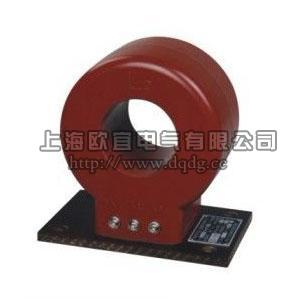

LJZ-65,LXZ-0.5零序電流互感器

一、概述

LJZ-65,LXZ-0.5零序電流互感器適用于戶內、額定頻率50Hz或60Hz，額定電壓35kV及以下的小接地電流系統中供電纜接地保護用。與本型零序電流互感器配套使用的繼電器型號為DD-11/60型。

二、結構簡介

本型零序電流互感器為全封閉環氧樹脂澆注結構，體積小，氣候適應性強，采用外加電容器補償，保護靈敏度高；有Φ65mm的窗口供三相電纜穿入。

三、技術參數

1、 本型零序電流互感器一次主絕緣由電纜保證，產品僅考核二次繞組的絕緣性能。二次繞組對地能承受3kV工頻耐壓。
2、 本型互感器的靈敏度滿足下表的要求：

LJZ-Φ65與DD-11/60	繼電器線圈連接方式	繼電器刻度值	一次零序電流
型連接端子符號		(m A)	（A）
S1,S3(a,x接電容器)	串連	15×1	1～3
		30×1
	并聯	15×2	2～4
		30×2
S1,S2(a,x 不接電容器)	串連	15×1	3～6
		30×1
	并聯	15×2	2～4
		30×2



產品名稱：LJZ-65,LXZ-0.5零序電流互感器



型號：LJZ-65,LXZ-0.5

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LJZ-65,LXZ-0.5零序電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
