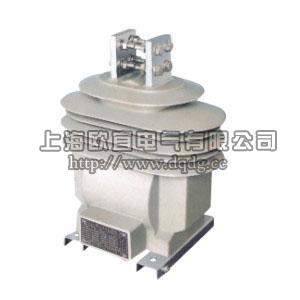

LZW-24電流互感器

一、產品簡介

LZW-24電流互感器采用環氧樹脂和硅橡膠復合絕緣的全封閉支柱式結構，二次出線端封閉嚴密，尤其是硅橡膠外套，防污性能優異。

二、主要技術參數

1、額定絕緣水平：40.5/95/185 kV；
2、額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及動熱穩定電流見表
4、局部放電水平符合GB1208《電流互感器》標準。

額定一次電流(A)	準確級組合	額定二次輸出(VA)					額定短時熱電流 （Ith）(kA)	額定動穩定電流(Idyn) (kA)
		0.2	0.5	10P10	10P15	10P20
20	0.2/10P15 0.5/10P15 0.2/10P20 0.5/10P20 0.2/0.5/10P10 0.2/10P10/10P10 0.5/10P10/10P10 0.2/0.5/10P10/10P10	20	50	20	50	30	5.6	14
30							7	17.5
40
50							7	17.5
75							14	35
100
150							25	63
200
300							40	100
400
500							45	100
600
800		30		30	60		63	130
1000
1200
1250
2000

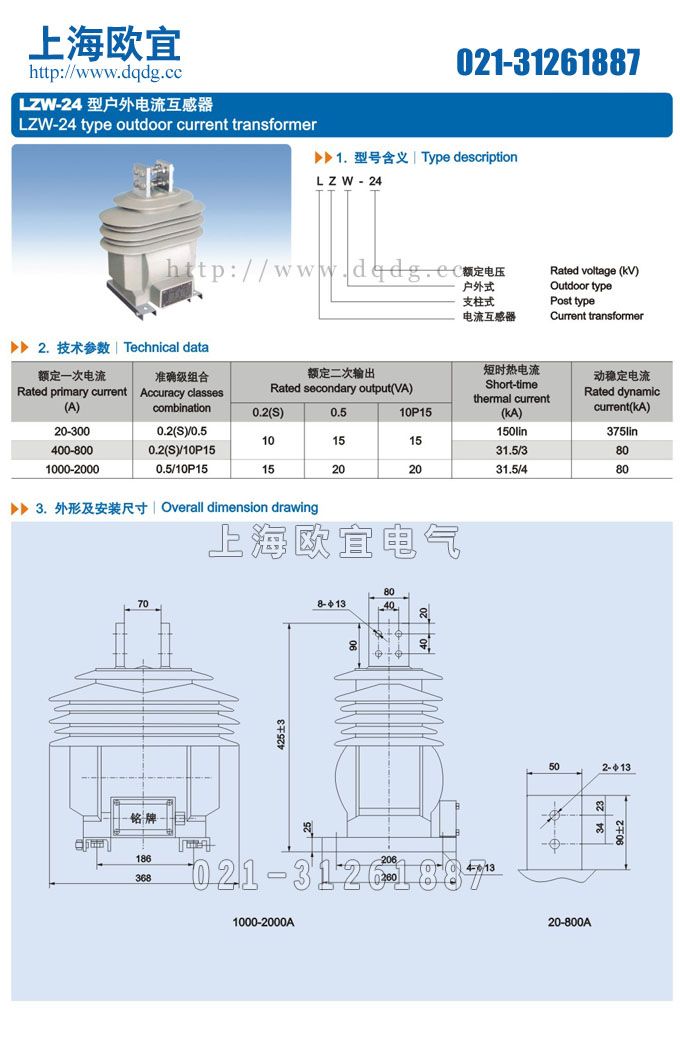

三、LZW-24電流互感器外形及安裝尺寸

產品名稱：LZW-24電流互感器



型號：LZW-24

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZW-24電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
