LJ-1,LJ-2,LJ-4零序電流互感器

一、概述

LJ-1,LJ-2,LJ-4零序電流互感器為戶內型產品，供接地電流系統中發電機、同期調相機或電動機的接地保護用。與本型電流互感器連用的繼電器為 DD-11/0.2型，當保護范圍內有接地故障時，故障電流通過電纜在互感器二次回路中產生 零序電流使繼電器動作。

二、結構簡介

LJ-1,LJ-2,LJ-4型零序電流互感器導磁材料采用經退火處理的環型鐵芯;得以在一次零序電流一但達到整定電流,二次準確輸出電流供繼電器動作,以達到保護的目的。

三、技術參數

配套繼電器型號	繼電器線圈連接方式	繼電器刻度值(mA)	一次零序電流(A)	二次總阻抗(歐姆)
DJ11/0.2	并接	100	6-10	小于10(歐姆)

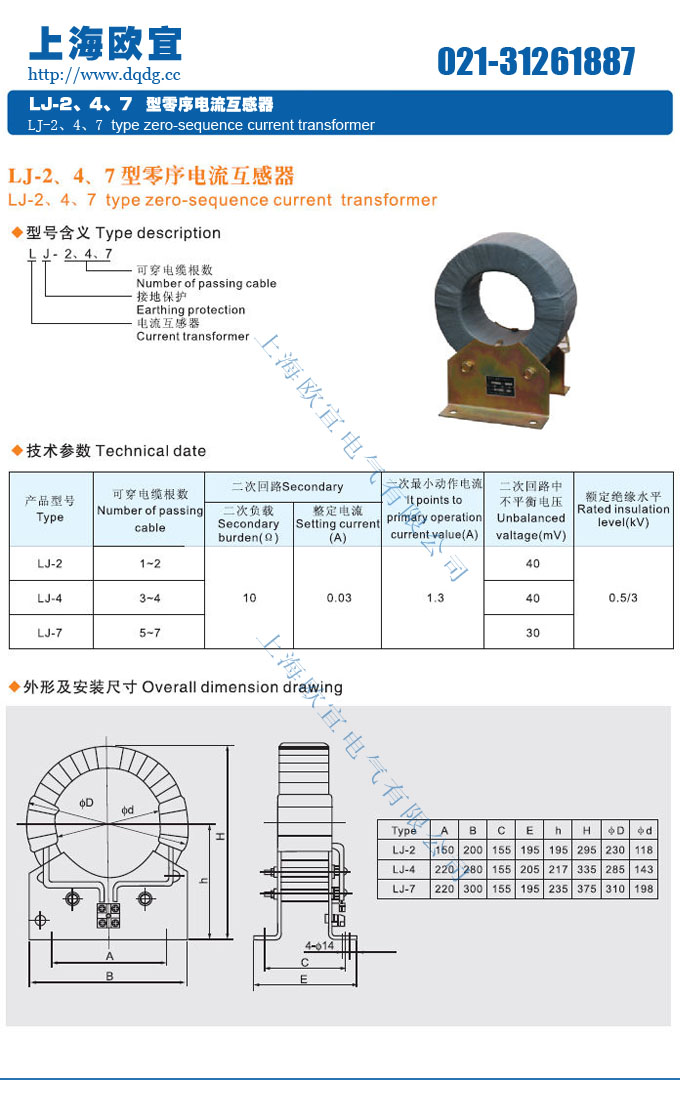

四、LJ-1，LJ-2，LJ-4，LJ-7零序電流互感器外形及安裝尺寸圖

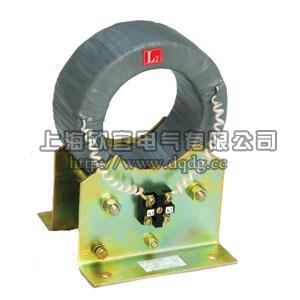

產品名稱：LJ-1,LJ-2,LJ-4零序電流互感器



型號：LJ-1,LJ-2,LJ-4

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LJ-1,LJ-2,LJ-4零序電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
