LAJ-10Q電流互感器 LAJ-10

一、概述

LAJ-10Q電流互感器 為穿墻式環氧樹脂澆注絕緣產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。

二、LAJ-10Q結構簡介

本系列電流互感器分單匝式、復匝式、母線式三種。

三、技術參數

1、LAJ-10Q額定絕緣水平：12/42/75kV
2、額定二次電流:5A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表
4、污穢等級：全工況產品符合Ⅱ級污穢要求。

產品型號	額定電流	準確級及額定輸出			保護級		一秒熱穩定電流(KA)	動穩定電流(KA)
		0.2	0.5	1	額定輸出(VA)	準確級及準確限值系數
LAJ-10Q LAJ-10	10-20/5	15	20	20	20	10P15	2.4	4.3
	30/5						3.6	6.5
	40/5						4.8	8.6
	50/5						6	10.8
	75/5						9	16.2
	100/5						12	21.5
	150/5						18	32.3
	200/5						24	43
	300/5						30	54
	400/5						30	54
	500/5						30	55
	600/5						30	54
	800/5						40	72
	1000-1500/5		40	40	40		-	-
	2000-6000/5		50	50	50

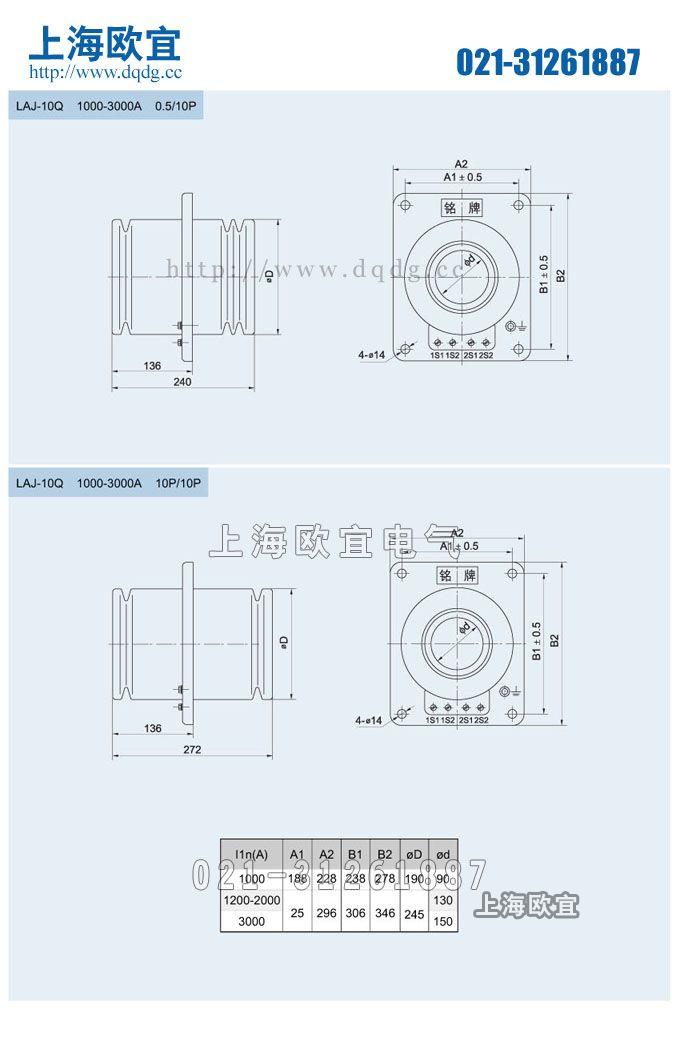

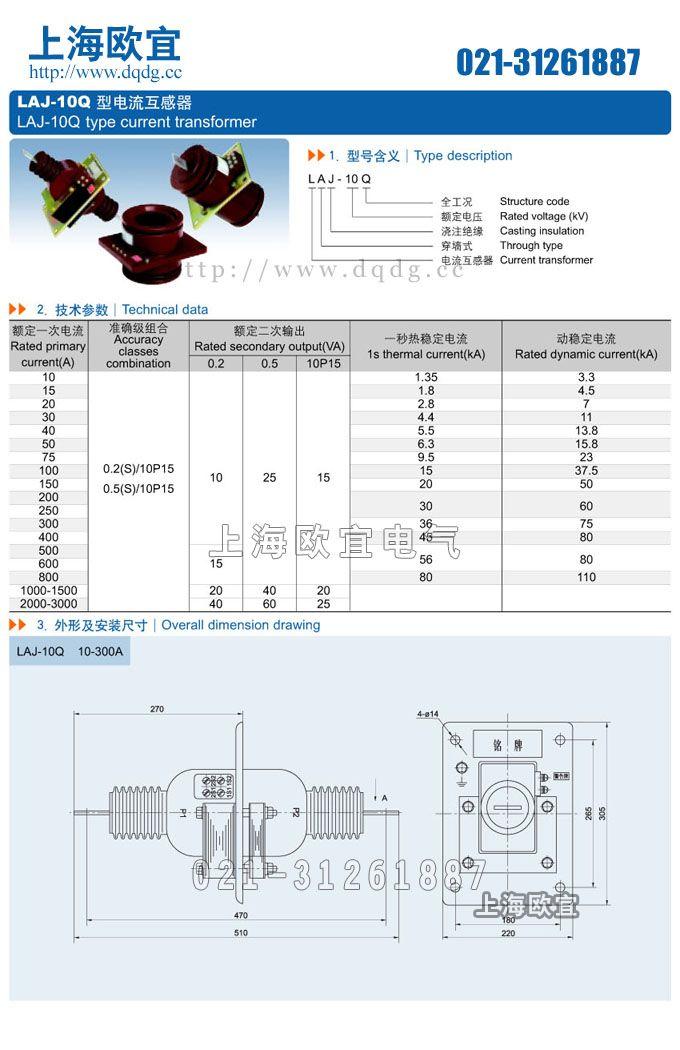

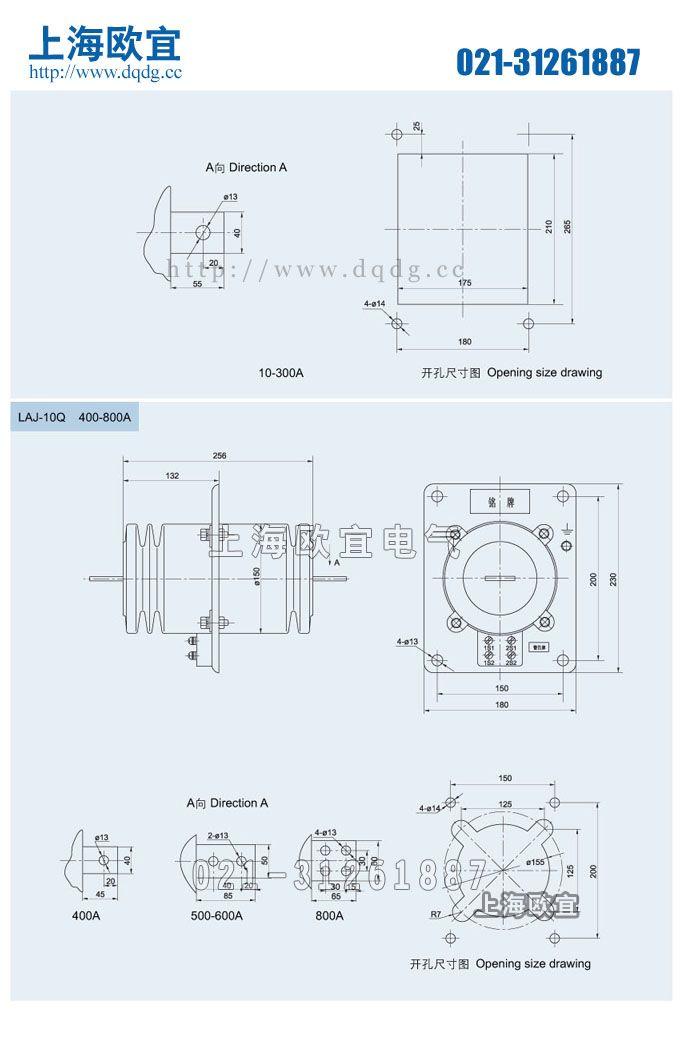

四、LAJ-10Q電流互感器外形及安裝尺寸、型號含義

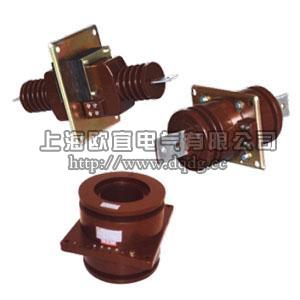

產品名稱：LAJ-10Q電流互感器



型號：LAJ-10Q

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LAJ-10Q電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
