LXK-120零序電流互感器(LCT,LBD) 開合式零序電流互感器

一、概述

LXK-120零序電流互感器適用于10KV及以下電流50HZ線路中做電力系統以及高壓三相交流發電機、電動機的零序過電流保護用，只適用于戶內。輸電電纜之外徑不大于120MM。

二、結構簡介

本型分為兩半，用樹脂澆注成半圓形，然后用夾緊箍連接。安裝時可將互感器分為兩半，然后合并為一體，安裝極為方便。該系列常規型號有：LXK-φ80、LXK-φ100、LXK-φ120、LXK-φ150、LXK-φ180。

三、技術參數

產品型號	繼電器型號	繼電器線圈連接方式	繼電器刻度值	額定絕緣水平
LXK-Φ120 LXK系列 60/1A 50/1A	DD11/60	串聯	15x1	0.5/3
			30x1
		并聯	15x2
			30x2
	DD1/60	串聯	15x1
			30x1
		并聯	15x2
			30x2

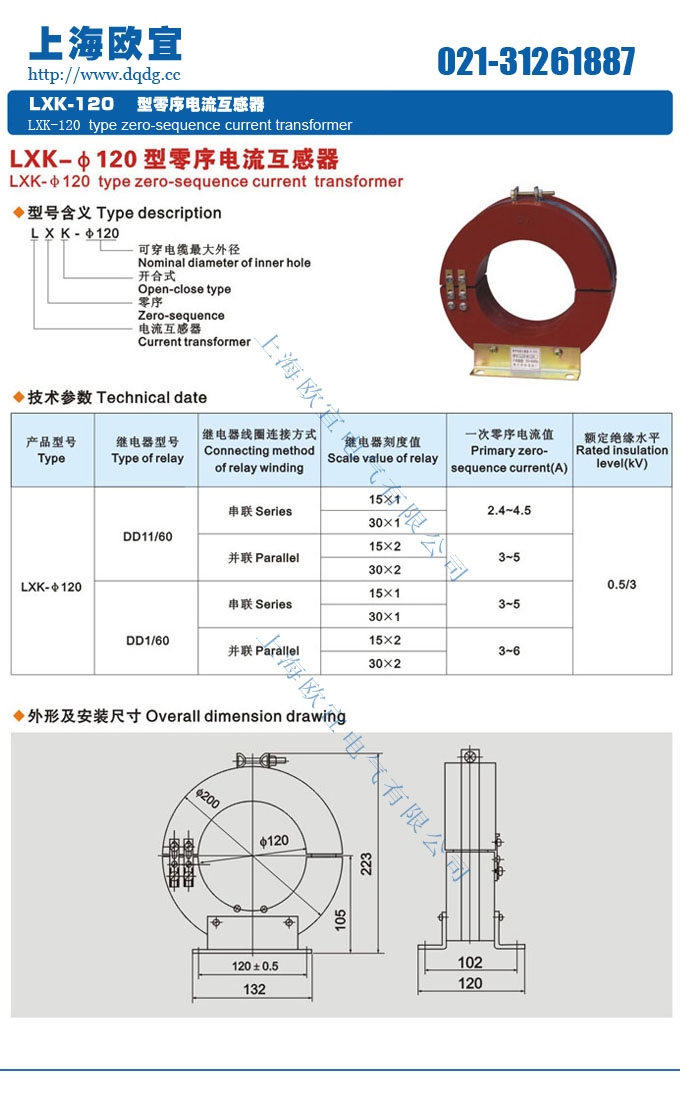

四、LXK-120零序電流互感器外形及安裝尺寸圖

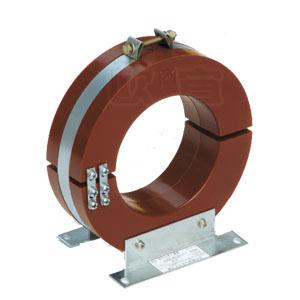

產品名稱：LXK-120零序電流互感器



型號：LXK-120

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LXK-120零序電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
