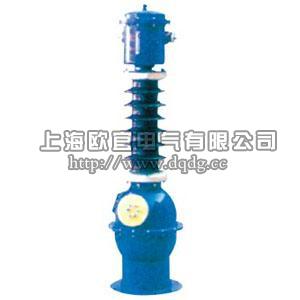

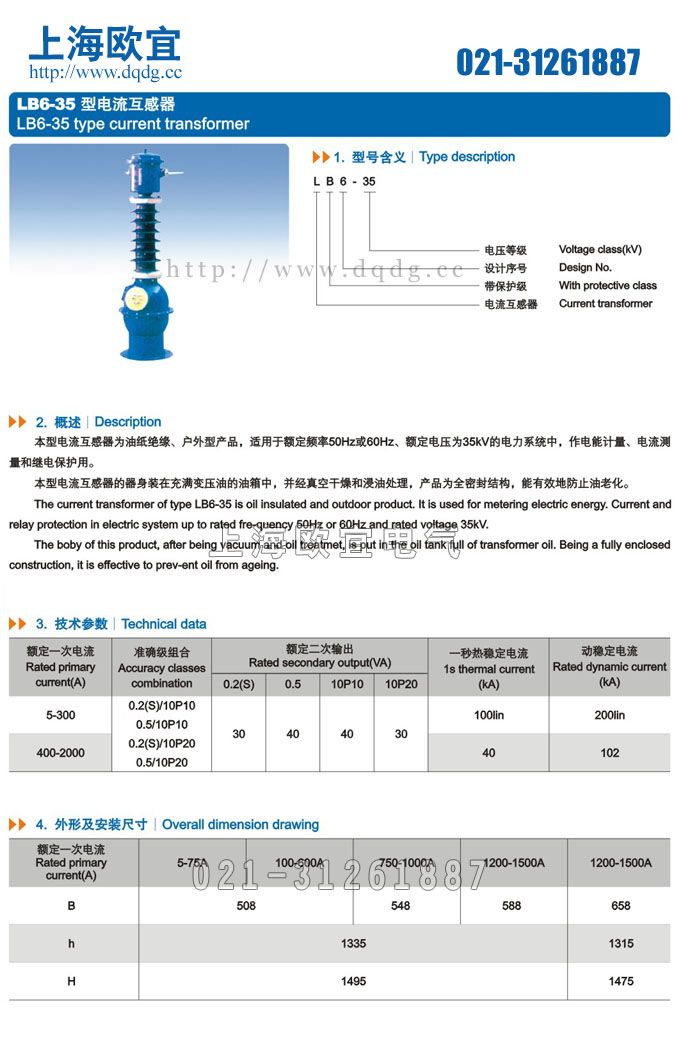

LB6-35(LABN6-35)油浸式電流互感器

 一、概述

LB6-35(LABN6-35)型電流互感器為油紙絕緣、戶外型產品，適用于額定頻率50Hz或60Hz、額定電壓為35kV的電力系統中，作電能計量、電流測量和繼電保護用。

二、結構簡介

LB6-35(LABN6-35)型電流互感器的器身裝在充滿變壓器油的油箱中，并經真空干燥和浸油處理，產品不全密封結構，能有效地防止油老化。

三、技術參數

1. 額定絕緣水平：40.5/95/185kV；

2. 額定二次電流：5A；

3. 額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表；

4. 外絕緣爬電距離：普通型≥735；W2型≥1100。

額定一次電流(A)	準確級次組合	額定輸出(VA)				10P級準確限值系數	短時熱電流(I th)(KA/S)	額定動穩定電流(I dyn)(KA)
5	0.5/10P1/10P2 0.2/10P1/10P2	30	40	40	30	20	0.5	1.28
10							1	2.55
15							1.5	3.83
20							2	5.1
30							3	7.65
40							4	10.2
50							5	12.75
75							7.5	19.13
100							10	25.5
150							15	38.3
200							20	51
300							30	76.5
400~2000							40	102

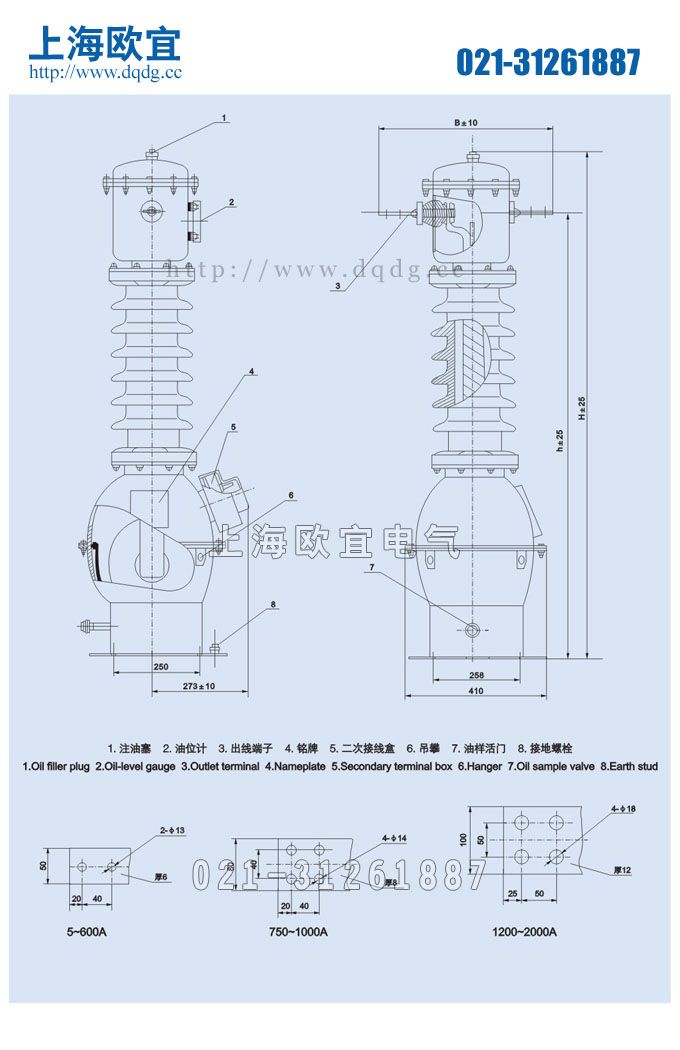

四、LB6-35電流互感器外形及安裝尺寸

產品名稱：LB6-35電流互感器



型號：LB6-35

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LB6-35電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
本文地址：http://www.junchengclinic.com/LB6-35-201.html
