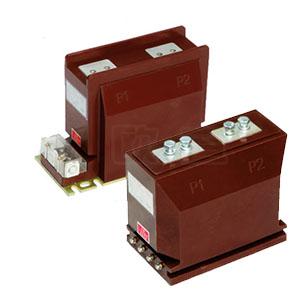

LZZBJ9-10電流互感器(A,B,C) LZZBJ9-10W1C、LZZBJ9-10Q

一、產品概述

LZZBJ9-10電流互感器、LZZBJ9-10Q、是戶內環氧樹脂澆注支柱式全工況型產品，在額定頻率50Hz、額定電壓10kV及以下的電力系統作電流、電能計量或繼電保護使用,適用于中置式開關柜及其它型式的開關柜，本型號的產品還可根據用戶要求生產二、三繞組復變比結構。目前準確級有0.5、0.2、0.5S、0.2S級，保護級10P10、10P20等，另可以定制非標產品，詳細請來電咨詢。

二、LZZBJ9-10型電流互感器結構及特點

LZZBJ9-10型電流互感器由于采用了環氧樹脂全封閉澆注所以產品耐潮濕、耐污穢、尺寸小、重量輕，適合于任何位置、任意方向安裝。

三、產品技術參數

1、LZZBJ9-10額定絕緣水平：12/42/75kV ；

2、負荷的功率因數：COSφ=0.8（滯后）；

3、 額定二次電流：5A或1A;

4、表面爬電距離：滿足II級污穢等級要求；

5 、產品標準：GB1208-2006《電流互感器》。

6 、儀表保安系數：FS≤10;

7、 其它技術參數見表

四、產品選型參數表

電流變比(LZZBJ9-10A、LZZBJ9-10B、LZZBJ9-10C）	準確級組合	準確級及額定輸出		保護級		一秒熱穩定電流(KA)	動穩定電流(KA)
		0.2	0.5	額定輸出	準確級及限值系數
5/5	0.2S/0.5 0.2/0.5 0.2S/10P10 0.2/10P10 0.5S/10P10 0.5/10P10 0.5/10P20	10va	10va	15va	10P10 10P20 5P10 5P20	0.8	1.9
10/5						1.5	3.8
15/5						2.3	5.8
20/5						3	7.5
30/5						4.5	11.2
40/5						6	15
50/5						7.5	18.8
75/5						11.5	29
100/5						15	37.5
150/5 200/5						22.5	56.5
300/5、400/5、500/5、600/5						45	112.5
800/5、1000/5、1200/5、1500/5、2000/5、2500/5						63	157.5
3000/5						80	160

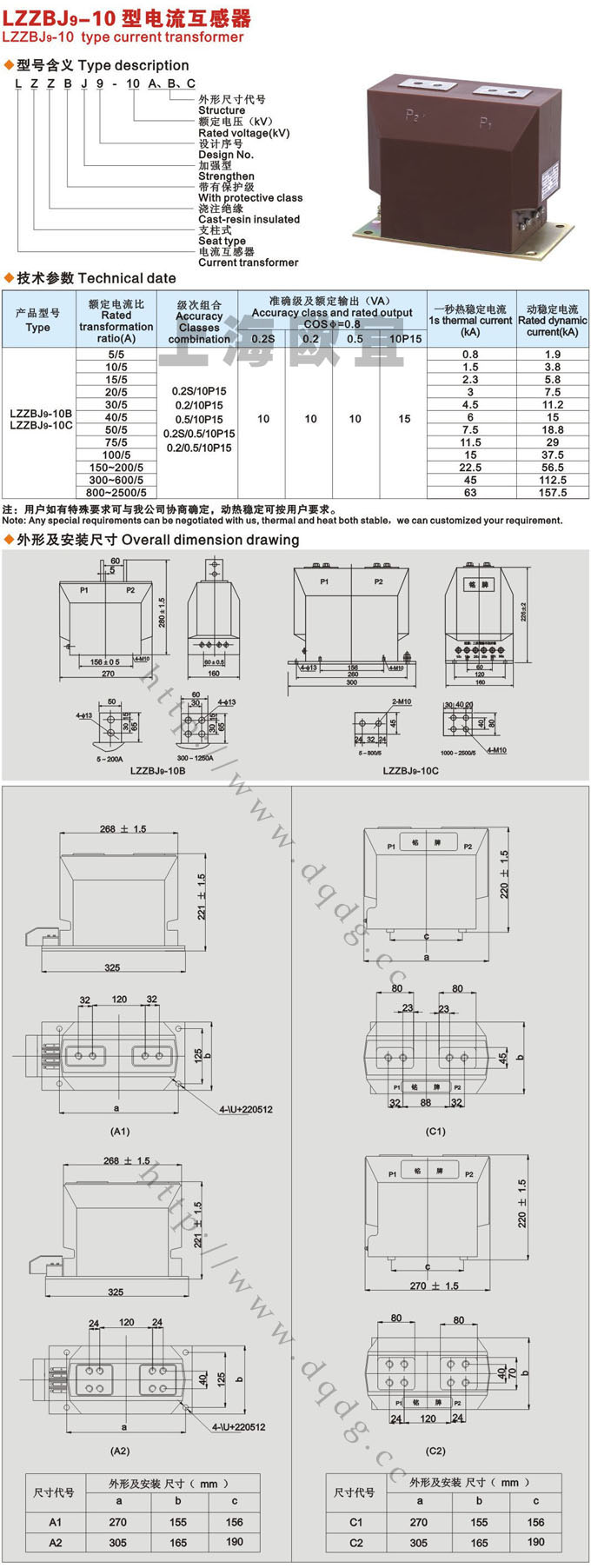

五、LZZBJ9-10(A,B,C)型電流互感器技術參數





產品名稱：LZZBJ9-10電流互感器



型號：LZZBJ9-10

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZZBJ9-10電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
