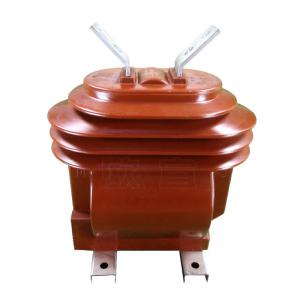

LZZW-10電流互感器(戶外型)

一、LZZW-10高壓電流互感器結構簡介

LZZW-10電流互感器為戶外環氧樹脂澆注全封閉式結構，供額定頻率為50Hz，額定電壓為10KV及以下電力系統中作電流、電能測量和繼電保護用；具有耐電弧，耐老化，耐紫外線，使用壽命長等特點。

本型號電流互感器為母線型塑料殼式絕緣，產品下部有安裝板供固定安裝用，中間窗孔供一次母線通過用。
高低壓電流互感器，

二、技術參數

1. 額定絕緣水平：12/42/75KV



2. 負荷功率因數：cosφ= 0.8（滯后）

3. 額定二次電流：5A或1A

4. 產品執行標準：GB1208-1997《電流互感器》

5. 儀表保安系數：Fs≤10

6. 表面爬電比距滿足Ⅱ級污穢等級要求

7. 環境溫度：-25℃-40℃,日平均溫度不超過30℃

8. 根據用戶要求，亦可制作復變比型

9. 其它技術參數見下表

額定一次電流(A)	準確級組合	額定輸出(VA)	短時熱電流(KA有效值)	動穩定電流(KA峰值)
20	0.2S/10P15 0.2/10P15 0.5/10P15		3	7.5
30			4.5	11.3
40			6	15
50			7.5	18.8
75			11.3	28.1
100			15	37.5
150			22.5	56.3
200			30	25
300			45	112.5
400
500			63	120
600
800			80	140
1000

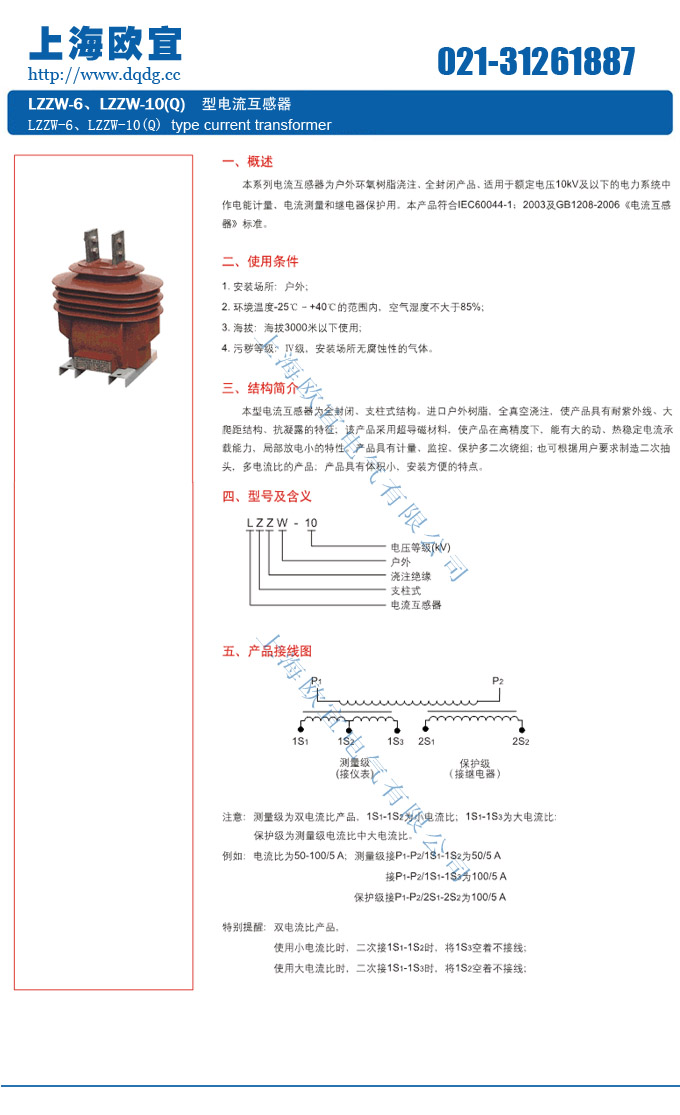

三、LZZW-10Q電流互感器外形及安裝尺寸

產品名稱：LZZW-10Q電流互感器



型號：LZZW-10Q

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZZW-10Q電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
本文地址：http://www.junchengclinic.com/LZZW-10Q-146.html
