產品描述

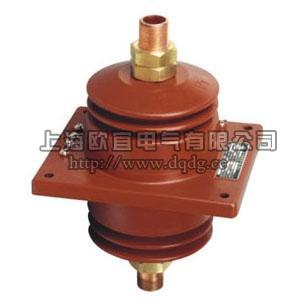

LDZJ1-10，LDZJ1-10Q電流互感器LDZ1-10Q（戶內單匝式穿墻式）
一、產品介紹
LDZJ1-10(LDZJ1-10Q、LDZ1-10Q、LDZ1-10)型電流互感器適用于戶內10kV、50Hz交流電力系統中作電流、電能測量及繼電保護用。
二、用途
LDZ1-10，LDZJ1-10型為澆注絕緣單匝貫穿式電流互感器，供額定頻率為50HA、額定電壓10KV的電力系統中作電流、電能測量和繼電保護用。

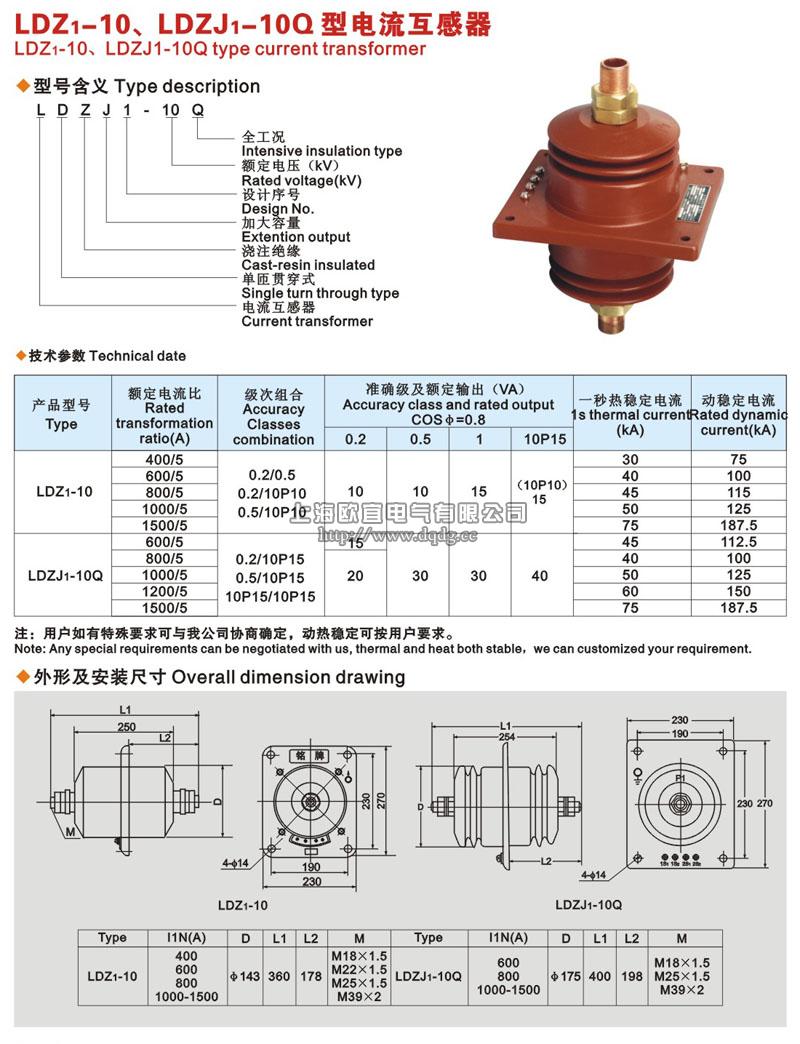

三、型號含義：
L：電流互感器;
D：復匝貫穿式;
Z：澆注絕緣;
J:加大容量;
1：設計序號;
10：額定電壓 10KV=10000V;四、使用條件
1。海拔高度不超過1000m；
2。周圍環境溫度不高于+40℃；
3。周圍空氣的相對濕度不大于85%（20℃）
4。本產品已通過直接振動試驗，能承受住相當于里氏九級裂度的加速度為0.4g正弦三波的耐振試驗。五、LDZJ1-10，LDZJ1-10Q、LDZ1-10Q電流互感器結構簡介
LDZ1-10，LDZJ1-10型電流互感器采用圓環形鐵芯，并經退火處理，一次導體和二次繞組一起用環氧樹脂澆注絕緣。澆注體中部有低磁鑄件安裝板，其上有名牌，接地螺栓和安裝孔，可供固定式開關柜中穿墻安裝。
產品型號
額定電流
準確級及額定輸出 COSφ=0.8
級次組合
一秒熱穩定電流(KA)
動穩定電流(KA)
0.2
0.5
1
10P15
LDZJ1-10(Q)
600/5
15
30
30
40
0.2/10P15 0.5/10P15 10P15/10P15
45
112.5
800/5
20
40
100
1000/5
50
125
1200/5
60
150
1500/5
75
187.5
產品名稱：LDZJ1-10電流互感器,LDZJ1-10Q,LDZ1-10
型號：LDZJ1-10
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LDZJ1-10電流互感器,LDZJ1-10Q,LDZ1-10的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
