LZZBW-35B電流互感器

一、產品簡介

LZZBW-35B電流互感器（戶外）概述 LZZBJ71-35W 型電流互感器為戶外環氧樹脂澆注式、戶外型、全封閉、支柱柱式結構的電壓互感器。適用于是交流50Hz、額定電壓為35KV及以下電力系統中，供電流、電能測量及繼電保護用。

二、主要技術參數

1、額定絕緣水平：40.5/95/185 kV；
2、額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及動熱穩定電流見表
4、局部放電水平符合GB1208《電流互感器》標準。

產品型號	額定電流比(A)	額定輸出(VA)				保護級		一秒熱穩定電流(KA)	動穩定電流(KA)
		0.2s	0.2	0.5S	0.5	額定輸出(VA)	準確級及準 確限值系數
LZZBJ71-35 LZZBW-35B	5～100/5	10	15	15	20	25	10P15	200Iln	500Iln
	150～300/5							150Iln	375Iln
	400～500/5							45	112.5
	600～800/5							63	157.5
	1000～1500

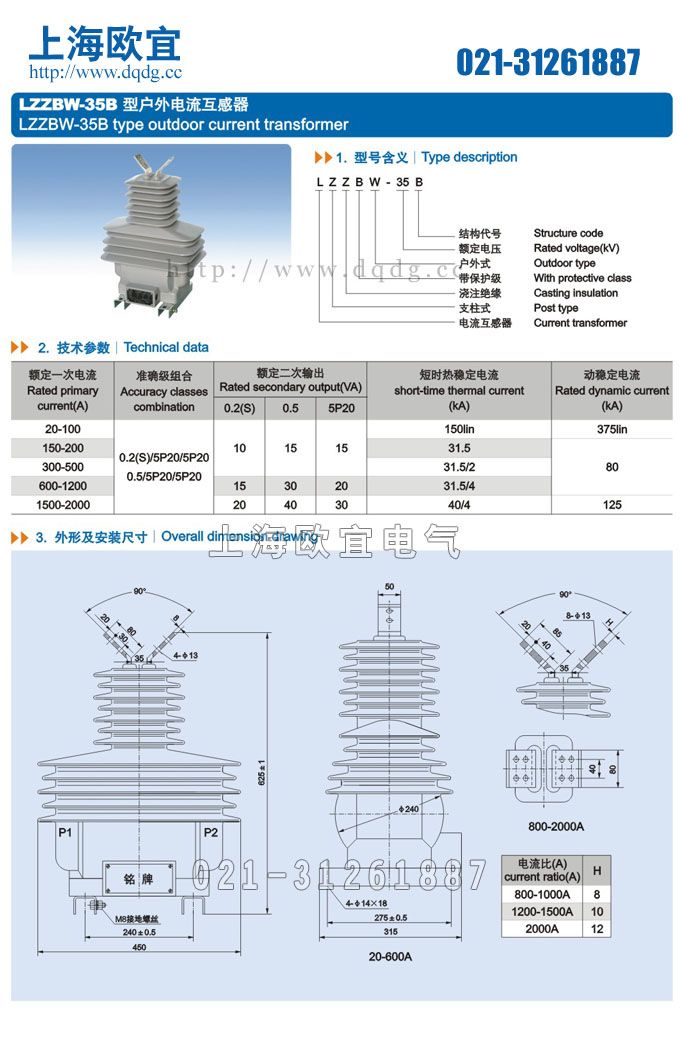

 三、LZZBW-35B電流互感器外形及安裝尺寸

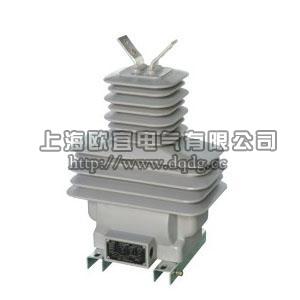

產品名稱：LZZBW-35B電流互感器



型號：LZZBW-35B

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZZBW-35B電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
