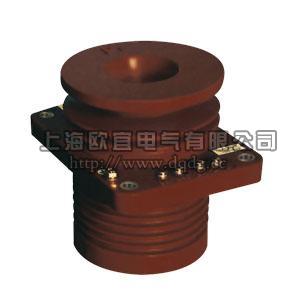

LMZ-10Q電流互感器

一、概述

LMZ-10Q電流互感器鐵心為環形，由優質冷軋硅鋼片制成并經真空熱處理，二次線圈沿圓周均勻地纏繞在鐵心上。器身由兩個鐵心組合，對稱地扎在金屬支持件上，依靠模具定位。二次線圈的引出接線座有1S1、1S2、2S1、2S2標志。
本型互感器采用環氧樹脂混合膠澆注成型，外壁加有傘裙，增大爬電比距，有優越的絕緣性能和防潮、防霉性能，產品適用于濕熱帶地區和凝露環境。 本產品相當于：LMZJ－10、LMZBJ6－10、LAJ－10、LDZJ－10

二、LMZ1-10（Q）技術參數：

額定絕緣水平：12/42/75kV
負荷的功率因數：cosφ=0.8(滯后)
額定二次電流：5A(或1A.2A)
表面爬電距離：LMZ1-10：160mm；
LMZ1-10Q：230mm；
LMZ1-10：230mm；

產品型號	額定一次電流	額定二次輸出	準確級組合	穿心匝數
LMZ1-10 LMZ1-10Q	300 A	5月15日	0.2 /10P10	1
		10月15日	0.5/10P10
	400-1000A	10月15日	0.2(0.5)/10P10	1

三、LMZ-10Q電流互感器外形及安裝尺寸、型號含義

產品名稱：LMZ-10Q電流互感器



型號：LMZ-10Q

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LMZ-10Q電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
本文地址：http://www.junchengclinic.com/LMZ-10Q-28.html
