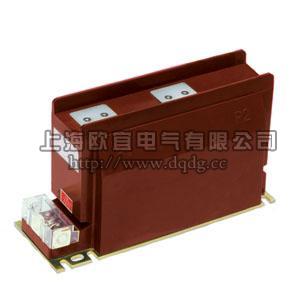

LZZBJ9-12/150B/4S電流互感器

一、簡介

 LZZBJ9-12/150B/4S電流互感器系列電流互感器為環氧樹脂澆注全封閉支柱式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。

二、LZZBJ9-12/150B/4S電流互感器結構簡介

本系列電流互感器為環氧樹脂澆注絕緣全封閉結構，耐污染及潮濕。安裝時將一次出線螺釘壓緊，保證接觸可靠。


三、技術參數

1、額定絕緣水平：12/42/75kV
2、LZZBJ9-12/150B/4S電流互感器額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級：Ⅱ級。
6、若用戶有要求 ，測量級可為0.2S、0.5S級。

四、常規技術參數

產品型號	額定電流比(A)	級次組合	額定輸出(VA)			保護級		一秒熱穩定電流(KA)	動穩定電流(KA)
			0.2s	0.2s	0.5s	額定輸出(VA)	準確級及準  確限值系數
AS12/150b/2S LZZBJ9-12/150B/2S LZZBJ9-12/150B/4S	5/5	0.2s/10P 0.2/10P 0.5/10P	10va	10va	10va	15va	10P15	0.8	1.9
	10/5							1.5	3.8
	15/5							2.3	5.8
	20/5							3	7.5
	30/5							4.5	11.2
	40/5							6	15
	50/5							7.5	18.8
	75/5							11.5	29
	100/5							15	37.5
	150/5、200/5							22.5	56.5
	300/5、400/5、500/5、600/5							45	112.5
	800/5、1000/5、1200/5、1250/5							63	157.5

五、LZZBJ9-12/150B/4S電流互感器

產品名稱：LZZBJ9-12/150B/4S電流互感器



型號：LZZBJ9-12-150B-4S

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZZBJ9-12/150B/4S電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
