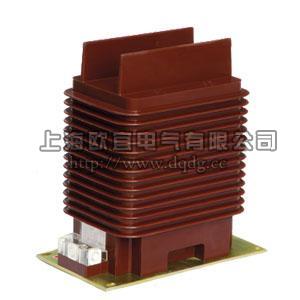

LZZBJ9-36/250W1G1電流互感器（戶內）

一、LZZBJ9-36/250W1G1電流互感器結構簡介（戶內）

LZZBJ9-36/250W1G1電流互感器為環氧樹脂全封閉澆注，全封閉式絕緣，適用于額定電壓35kV及以下，額定頻率50Hz電力系統中，作計量、測量及繼電保護用.產品體積小，重量輕,運行穩定,免維護。并且具有優良的動熱穩定性能.可以根據用戶要求，生產為多變比形式，有利于擴容，減少投資.計量用級次采用超微晶合金鐵心制造，測量及保護用級次采用進口優質硅鋼片鐵心制造。產品精度高、功耗小，溫升低，運行穩定可靠。

特別適用于35kV小型化開關柜，可以根據用戶要求，加大互感器上側絕緣隔板，優化開關柜內部空間，加強相間絕緣，使開關內部布局整齊、美觀。

二、技術參數

引用標準 GB1208-2006《電流互感器》

IEC69944-1：2003《互感器 第1部分：電流互感器》

GB311.1-1997《高壓輸變電設備的絕緣配合》

JB/T5356-2002《電流互感器試驗導則


電氣性能

額定電壓:35 kV

額定頻率:50 Hz


額定絕緣水平:40.5/95/185 kV

額定一次電流:20～2000 A

額定二次電流:5或1 A

局部放電水平:48 kV,≤50 pC 28 kV,≤20 pC

環境條件

使用環境: 戶內

環境溫度: -5～40 ℃

24h內相對濕度平均值: ≤95 %

1月內相對濕度平均值: ≤90 %

額定海拔高度:≤1000 m

防污穢等級: Ⅱ

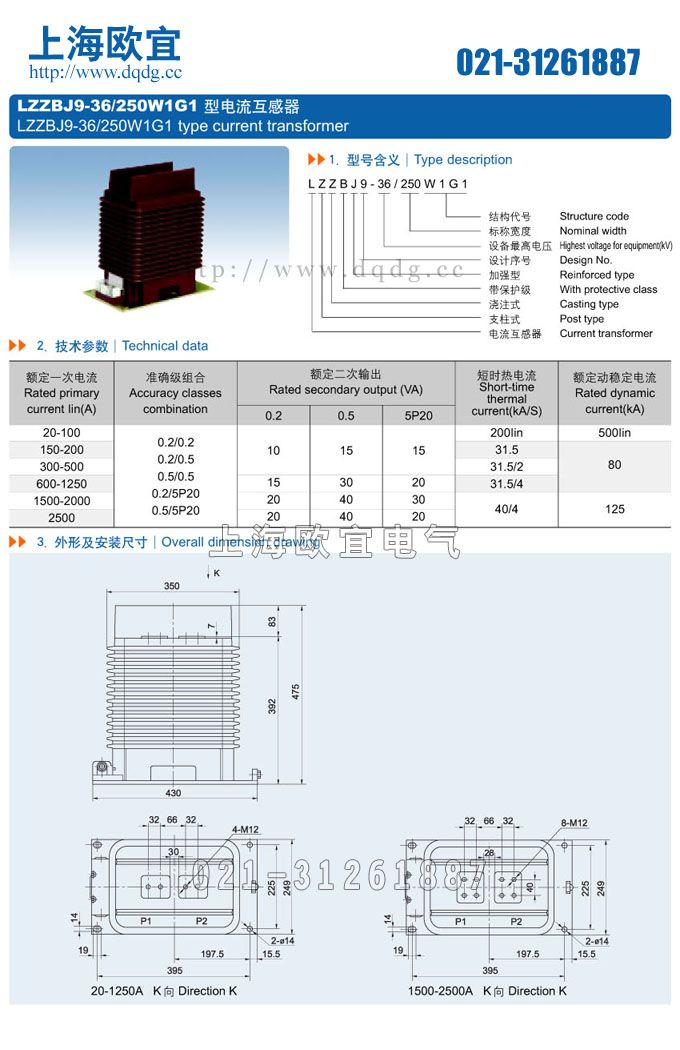

三、LZZBJ9-36/250W1G1電流互感器外形及安裝尺寸圖

產品名稱：LZZBJ9-36/250W1G1電流互感器



型號：LZZBJ9-36-250W1G1

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZZBJ9-36/250W1G1電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
