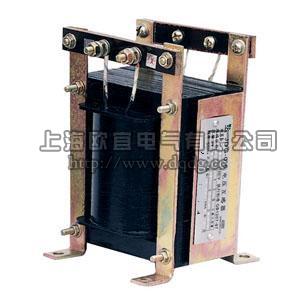

JDG-0.5電壓互感器 (JDG1-0.5型單相、干式、低壓500V)

一、產品概述

JDG-0.5 JDG1-0.5電壓互感器為單相、戶內、干式產品，使用時單臺或二臺一組，二臺一組時為V/V連接，適用于額定頻率50Hz或60Hz，額定電壓為0.5kV電力系統中作電能計量、電壓測量和繼電保護用。

二、使用條件

1.海拔高度不超過1000米；

2.周圍環境溫度不高于+40℃，不低于-5℃；

3.周圍空氣的相對濕度不大于85%（20℃）；

4.本產品已通過直接振動試驗，能承受住相當于里氏九級裂度，加速度為0.4g正弦三波的耐損。

三、結構簡介

JDG-0.5互感器為干式，外鐵芯結構，繞組為經過浸漆處理，使產品不受潮。JDG-0.5產品鐵芯采用優質硅鋼片疊裝而成。JDG1-0.5產品鐵芯采用優質硅鋼片制成C形。產品體積小、重量輕，安裝僅占有限空間。一次繞組引出線端子的標志為A、B；二次繞組引出線端子的標志為a、b，均在接線柱上清晰標注。在夾件上的接地標志旁有接地螺栓供接地使用，下部支架供安裝用。整體結構緊湊，使用方便。

四、低壓電壓互感器選型參數表

產品型號	電壓比	準確級及輸出容量 VA				極限輸出 VA
		0.2	0.5	1	3
JDG-0.5 JDG1-0.5	200/100	10	15	30	50	100
	220/100	10	15	30	50	100
	380/100	10	15	30	50	100
	660/100	10	15	30	50	200
	690/100	10	15	30	50	200

三、JDG-0.5電壓互感器外形及結構尺寸圖

四、基本作用

JDG-0.5電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系?？梢哉f，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。



產品名稱：JDG-0.5電壓互感器



型號：JDG-0.5

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDG-0.5電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
