JDG4-0.5型電壓互感器 500V低壓電壓互感器

一、JDG4-0.5型電壓互感器適用范圍

JDG4-0.5電壓互感器是用熱固性酚醛塑料作為絕緣骨架的干式電壓互感器,適用戶內0.5kV及以下、 額定頻率為50Hz的交流電路中作電壓、電能測量或繼電保護用。
符合標準:GB 1207、IEC60044-2：2003。

二、正常工作條件和安裝條件

3.1 JDG4-0.5安裝場所：戶內。
3.2 環境溫度：-5℃～40℃。
3.3 環境濕度：相對濕度不大于80%。
3.4 海拔高度：不超過1000m。
3.5 大氣條件：大氣中無嚴重污穢。

三、產品選型參數表

額定電壓比	額定負荷（VA）			極限負荷（VA）
型號 (JDG4-0.5型)	0.5級	1級	2級
200/100V、220/100V	15	25	50	200
380/100V、400/100V、500/100V	15	25	50	200
660/100V、690/100V	25	25	50	200

四、訂貨須知:

用戶在訂貨時，需提供以下信息：
5.1 產品型號；
5.2 額定電壓比；
5.3 準確級；
例如：訂貨JDG4-0.5型，額定電壓比為380/100V、準確級為0.5級的電壓互感器。
訂貨代號為：JDG4-0.5 380/100V 0.5級。
5.4 如有特殊要求時，可與廠家協商定制。

五、JDG4-0.5型電壓互感器的外形尺寸圖及型號含義

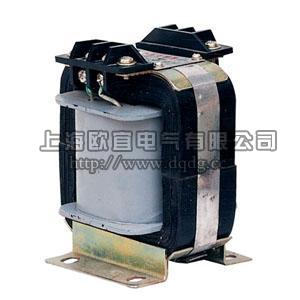

產品名稱：JDG4-0.5電壓互感器



型號：JDG4-0.5

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDG4-0.5電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
