JDZW-35電壓互感器(JDZW-35Q、JDZW-35G)

一、概述

JDZW-35電壓互感器為單相油浸式產品，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。

二、技術參數

型號	額定電壓比 (kV)	準確級組合	額定輸出	極限輸出	額定絕緣水平(kV)
			(VA)	(VA)
JDZW-35	35/0.1 35/0.1/0.22	0.2 0.5 1	75 150 250	1000	40.5/95/200
JDZXW-35G	35/√3/0.1/√3/0.1/3	0.2/6P(3P) 0.5/6P(3P) 1/6P(3P)	75/100 150/100 250/100
	35/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P) 0.2/0.5/6P(3P) 0.5/0.5/6P(3P)	30/30/100 30/60/100 60/60/100	2×500

JDZW-35Q,JDZW-35R型電壓互感器采用具有耐電弧、耐紫外線、耐老化的戶外專用環氧樹脂真空澆注而成，全封閉支柱式結構耐污染、耐潮濕。本互感器不需要特別維護，只需定期清理表面污物，由于互感器采用全封閉澆注絕緣，體積小、重量輕，適宜任何位置，任意方向安裝?；ジ衅鞫纬鼍€端子加有金屬保護罩密封。

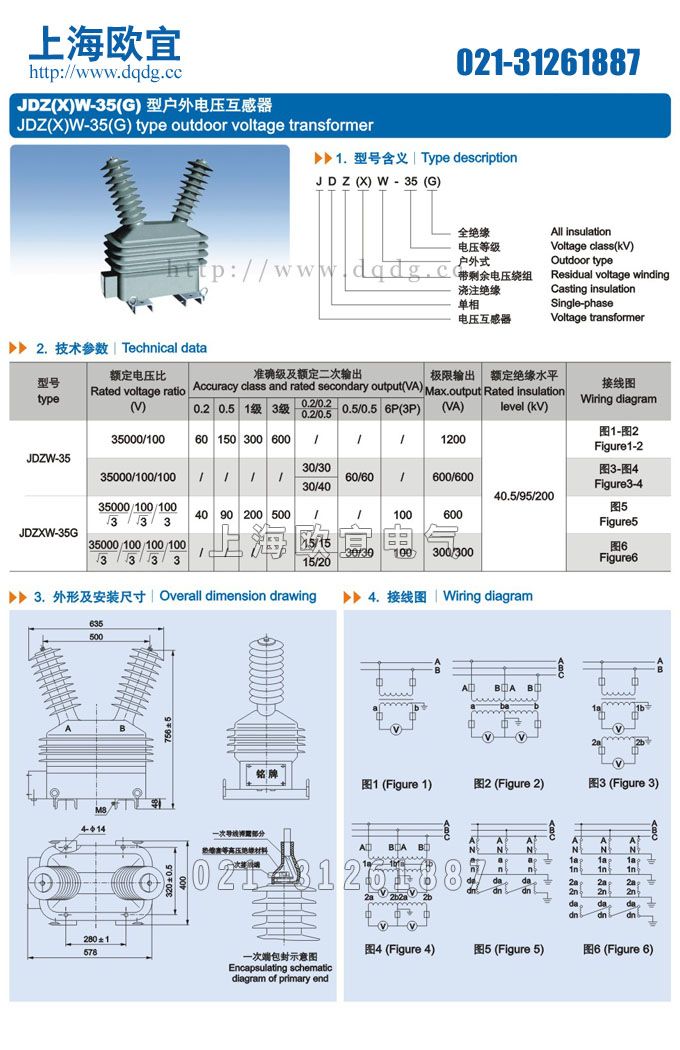

三、JDZW-35、JDZW-35Q、JDZW-35G電壓互感器型號含義、技術參數、外形及安裝尺寸

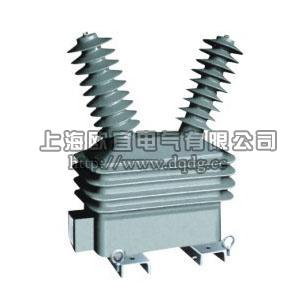

產品名稱：JDZW-35電壓互感器



型號：JDZW-35

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDZW-35電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
本文地址：http://www.junchengclinic.com/JDZW-35-170.html
