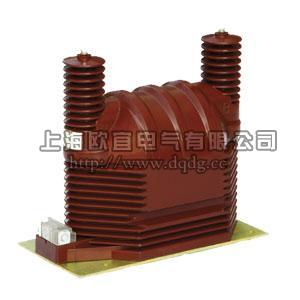

JDZ9-35Q電壓互感器 JDZ9-35

一、概述

JDZ9-35Q電壓互感器為環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz,額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。

二、結構簡介

本系列電壓互感器為環氧樹脂澆注全封閉結構，鐵心與繞組澆注成一體，底部有安裝板。 JDZ(F)9-35為單相、相對相連接，JDZF9-35有兩個二次繞組，即電能測量與電壓監控分開；JDZX(F)9-35為單相、相對地連接，一次A端接相線，N端接地，JDZXF9-35有三個二次繞組，即電能測量、電壓監控和繼電保護分開。JDZX(F)9-35G為全絕緣結構，一次A端接相線，N端接地, JDZXF9-35G有三個二次繞組，即電能測量、電壓監控和繼電保護分開。

三、技術參數

型號	額定電壓比 (kV)	準確級組合	額定輸出(VA)	極限輸出(VA)	額定絕緣水平（kV）
JDZ9-27.5	27.5/0.1	0.2	75	1000	35/95/200
		0.5	150
JDZ9-35	35/0.1	0.2	75	1000	40.5/95/200
		0.5	150
JDZF9-27.5	27.5/0.1/0.1	0.2/0.2	30/30	2×500
		0.2/0.5	30/60
		0.5/0.5	60/60
JDZF9-35	35/0.1/0.1	0.2/0.2	30/30	2×500
		0.2/0.5	30/60
		0.5/0.5	60/60
JDZX9-35	35/√3/0.1/√3/0.1/3	0.2/6P(3P)	50/100	1000
		0.5/6P(3P)	100/100
JDZXF9-35	35/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P)	25/25/100	2×500
		0.2/0.5/6P(3P)	25/50/100
		0.5/0.5/6P(3P)	50/50/100
JDZX9-35G	35/√3/0.1/√3/0.1/3	0.2/6P(3P)	30/100	800
		0.5/6P(3P)	60/100
JDZXF9-35G	35/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P)	20/20/100	2×400
		0.2/0.5/6P(3P)	20/30/100
		0.5/0.5/6P(3P)	30/30/100

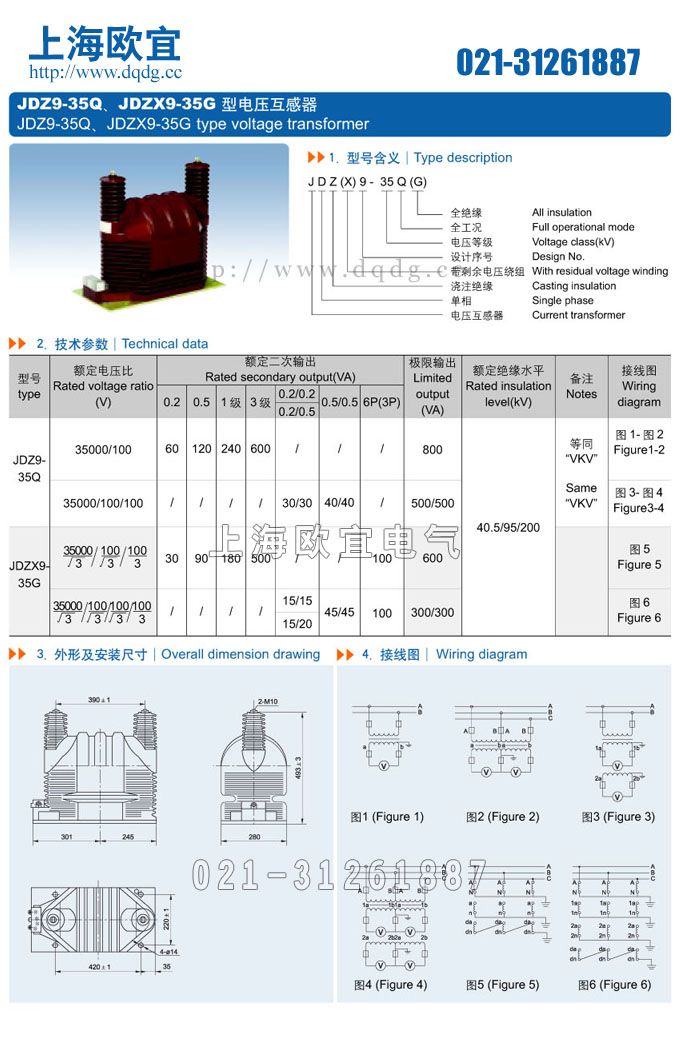

四、JDZ9-35Q電壓互感器外形及安裝尺寸

產品名稱：JDZ9-35Q電壓互感器



型號：JDZ9-35Q

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDZ9-35Q電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
