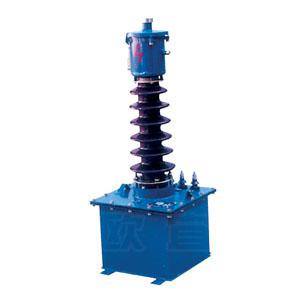

JDJJ2-35電壓互感器(戶外油浸式)

一、概述

JDJJ2-35電壓互感器為單相油浸式產品，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。

二、結構簡介

JDJJ2-35型電壓互感器的鐵心由條形硅鋼片疊成，為三柱芯式，器身用鐵夾固定在箱蓋上，在箱蓋上裝有一次及二次套管等，油箱用鋼板焊成，油箱壁下部裝有接地螺栓及放油塞，箱底有四個安裝孔。

三、技術參數

型號	額定電壓比 (kV)	準確級組合	額定輸出	極限輸出	額定絕緣水平(kV)
			(VA)	(VA)
JDJ2-35	35/0.1	0.2 0.5 1	75 150 250	1000	40.5/95/200
JDJJ2-35	35/√3/0.1/√3/0.1/3 35000/√3/100/√3/100/3	0.2/6P(3P) 0.5/6P(3P) 1/6P(3P)	75/100 150/100 250/100
	35/√3/0.1/√3/0.1/√3/0.1/3 35000/√3/100/√3/100/√3/100/3	0.2/0.2/6P(3P) 0.2/0.5/6P(3P) 0.5/0.5/6P(3P)	30/30/100 30/60/100 60/60/100	2×500

四、型號含義

銘牌標志

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：
第一個字母：J——電壓互感器；
第二個字母：D——單相；S——三相
第三個字母：J——油浸；Z——澆注； J——接地保護
第四個字母：數字——電壓等級（KV）。
例如：JDJJ-35表示單相油浸電壓互感器，額定電壓35KV。
額定一次電壓，作為互感器性能基準的一次電壓值。
額定二次電壓，作為互感器性能基準的二次電壓值。額定變比，額定一次電壓與額定二次電壓之比。
準確級，由互感器系統定的等級，其誤差在規定使用條件下應在規定的限值之內負荷，二次回路的阻抗，通常以視在功率（VA）表示。額定負荷，確定互感器準確級可依據的負荷值。

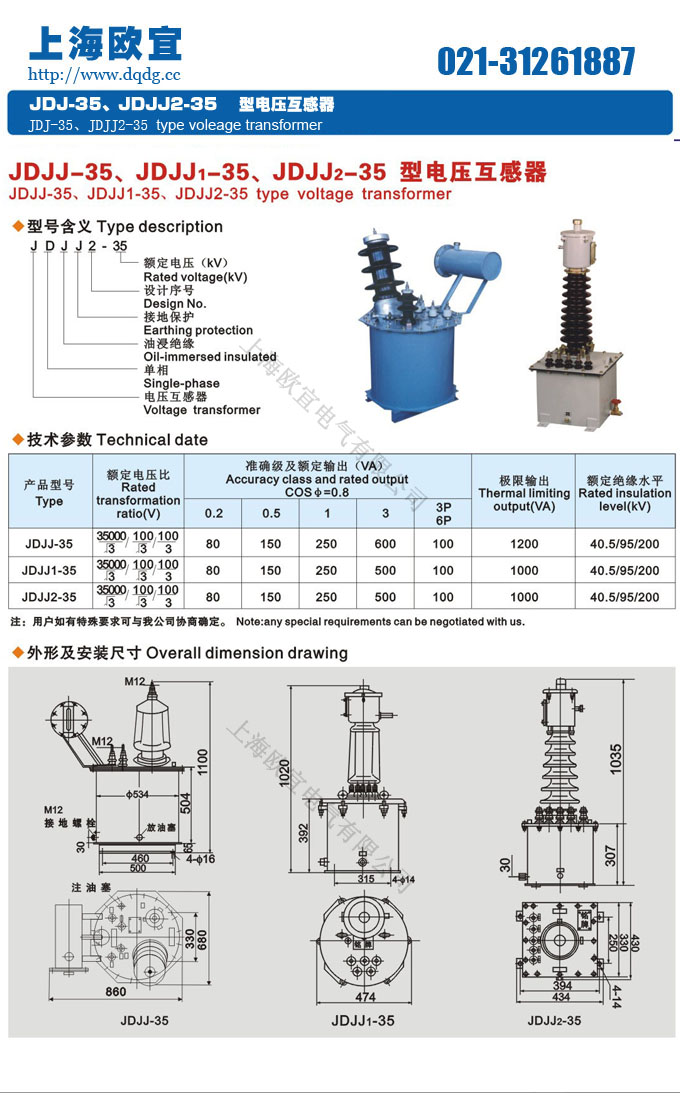

五、JDJJ2-35電壓互感器外形及安裝尺寸圖

產品名稱：JDJJ2-35電壓互感器



型號：JDJJ2-35

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDJJ2-35電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
本文地址：http://www.junchengclinic.com/JDJJ2-35-198.html
