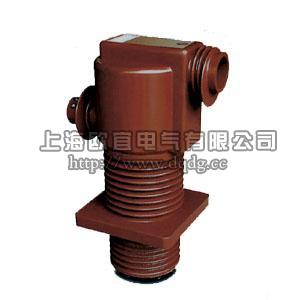

LDJ1-35H/300電流互感器
-
- 產品型號：LDJ1-35H-300
-
- 電話：021-31261887
-
- 傳真：021-60919388
-
產品描述
LDJ1-35H/300電流互感器
一 、概述
LDJ1-35H/300電流互感器為環氧樹脂澆注絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用，本產品符合IEC60044-1及GB1208《電流互感器》標準。
二、結構簡介
LDJ1-35H/300電流互感器為全封閉環氧樹脂澆注結構，其一次繞組的P2端直接作為開關柜中的靜觸頭，并帶有觸頭盒。靜觸頭截面分80×10、100×10、φ45、φ70。
三、技術參數
1、額定絕緣水平：40.5/95/185kV
2、額定二次電流：5A、1A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表1和表2
4、LDJ6-35污穢等級：Ⅱ級
5、產品局部放電水平符合GB1208《電流互感器》要求。四、LDJ1～4-35型技術數據
額定一次電流(A) 準確級次組合及額定輸出(VA) 額定短時熱電流(Ith)(kA) 額定動穩定電流(Idyn) (kA) 0.2/10P10 0.5/10P10 0.2/0.5 10P10/10P10 5～300 10月30日 20/30 10月20日 20/20 150I1n 375 I1n 400 10/40 15/40 10月15日 20/20 63 130 500 10/40 15/40 10月15日 25/25 600 10/50 30/50 10月30日 30/30 800 15/50 30/50 15/30 30/30 1000～2000 20/50 50/50 20/50 40/40 80 五、LDJ1-35H/300電流互感器技術數據
額定一次電流(A) 準確級次組合 額定輸出(VA) 額定短時熱電流(Ith)(kA) 額定動穩定電流(Idyn) (kA) 0.2 0.5 10P10 10P20 5～300 0.2/0.5
0.2/10P10
0.5/10P10
0.2/10P20
0.5/10P20
0.2/0.5/10P10
0.2/10P10/10P10
0.5/10P10/10P1015 20 20 15 150I1n 375I1n 400 45 112.5 500 63 130 600 800 20 30 30 20 1000 1200～1600 30 80 160

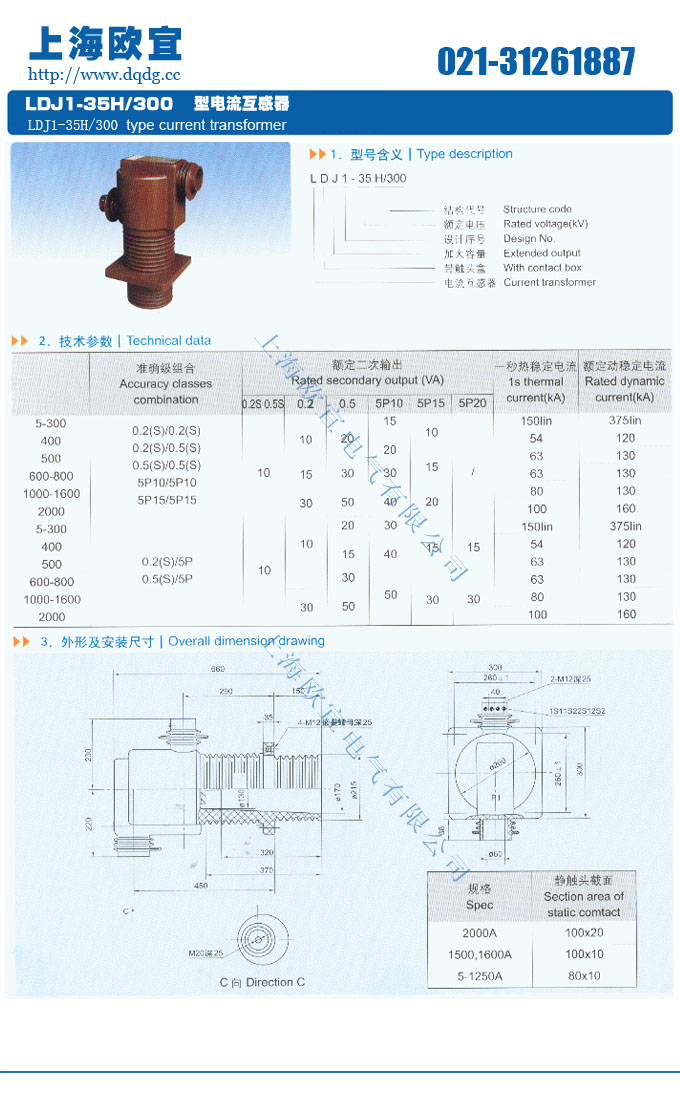

六、LDJ1-35H/300電流互感器外形及安裝尺寸圖
產品名稱：LDJ1-35H/300電流互感器
型號：LDJ1-35H-300
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LDJ1-35H/300電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
