SDH-0.66電流互感器作用原理

一、概述

SDH-0.66電流互感器將交流大電流成比例地轉化為交流小電流，一般用在測量、控制、保護電氣電路里。適用于額定頻率50HZ或60HZ、額定電壓為0.66KV及以下的電力系統中。

二、產品特征

磁路設計新穎，補償方法先進，工藝技術精湛，性能安全可靠，外形小巧美觀

外殼選用高強度阻燃PC，全封閉結構、阻燃等級V1

內部鐵心選用優質取向硅鋼片

線徑嚴格按照經濟電流密度選定，確保溫升更少

先進可靠的檢測設備，保證符合質量標準

方圓孔型，適用于單根、多根電纜穿越或單根母排穿越

產品系列全、規格多，適用面廣

三、SDH-0.66電流互感器使用條件

1 SDH-0.66電流互感器海拔高度不超過1000米;

2周圍環境溫度不高于+40攝式度,不低于-5攝式度

3 周圍空氣的相對濕度不大于85%(20攝式度);

4 安裝場所無嚴重影響互感器絕緣的氣體,蒸氣,化學沉積,污穢及其他爆炸性和腐蝕性介質.

注:1 流互感器一次孔為三排結構.

   2 容量小對應小電流比,容量大對應大電流比;如5-10對應100-600/5,600/5對應10VA,100/5對應  10VA

四、參數選型表

型號 III	電流比 (準確級有0.5、0.2、0.5S、0.2S）(可選/1)	輸出容量(VA)					最高工作電壓(V)
		0.2S	0.2	0.5S	0.5	1
SDH-0.66-20	300/5-150/5	2.5-5	5	5	5	5	660v
SDH-0.66-30	20/5、50/5、75/5、100/5、150/5、200/5、300/5	2.5-5	5	5	5	5	660v
SDH-0.66-40	100/5、150/5、200/5、300/5、400/5、500/5、600/5	2.5-5	5-10	5-10	5-10	10	660v
SDH-0.66-50	300/5、400/5、500/5、600/5、700/5、800/5	5	5-10	5-15	5-15	10-20	660v
SDH-0.66-60	600/5、700/5、800/5、900/5、1000/5、1100/5、1200/5、1500/5	5-10	10	10	10	20	660v
BH-0.66-80	800/5、1000/5、1200/5、1500/5、2000/5	10	10-15	10-15	10-15	20	660v
BH-0.66-100	1000/5、1200/5、1500/5、2000/5、2500/5、3000/5	10-15	10-15	10-15	10-15	30	660v
BH-0.66-120	2000/5、3000/5、4000/5、5000/5	20	20	25	30	40	660v

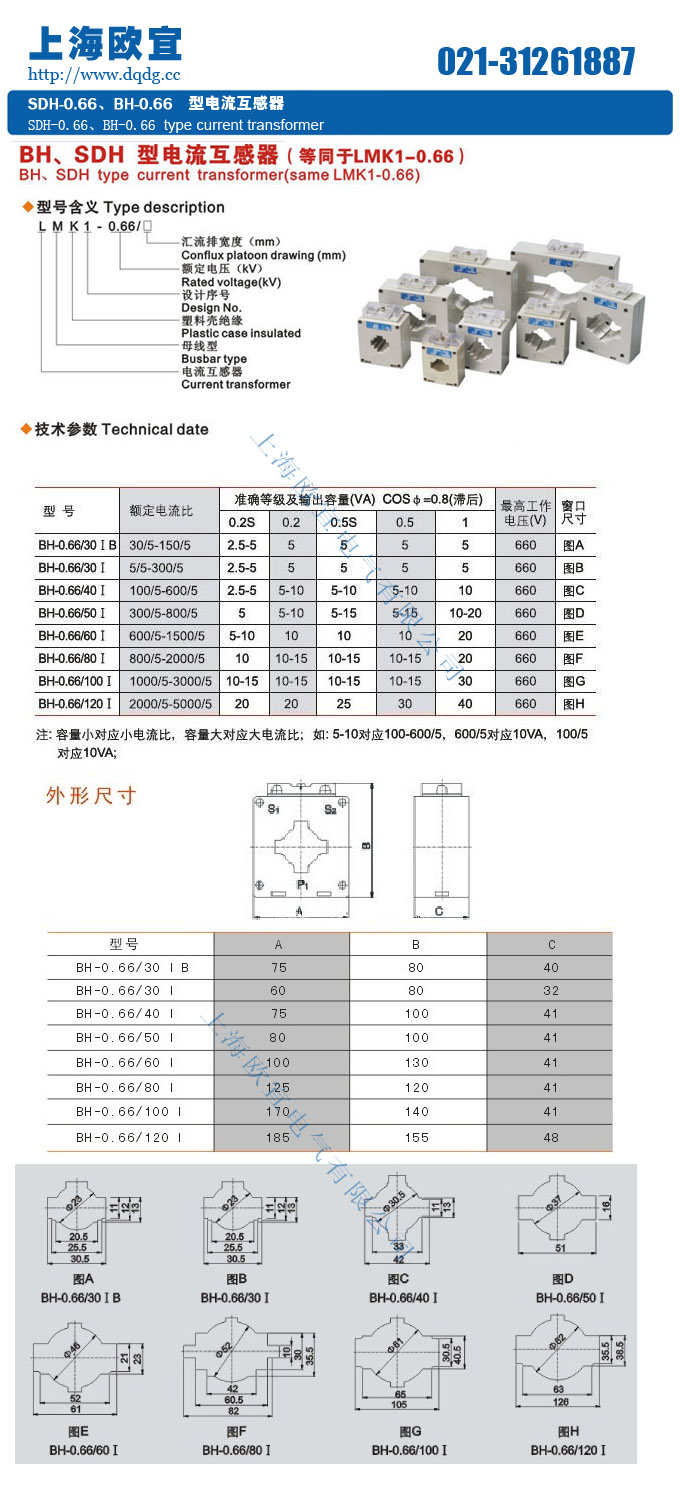

五、SDH-0.66電流互感器型號含、外形及尺寸圖

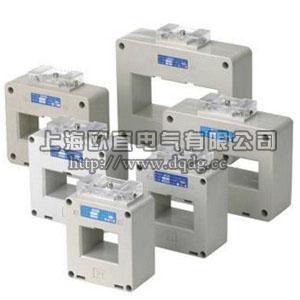

產品名稱：SDH-0.66電流互感器



型號：SDH-0.66

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁SDH-0.66電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
