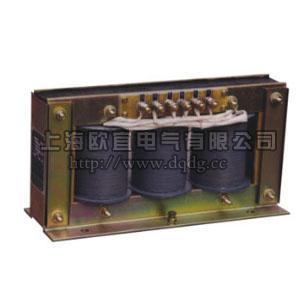

JSGW-0.5三相五柱式電壓互感器（JSGW-0.5F）



JSGW-0.5型 （JSGW-0.5F）電壓互感器為改進型小體積三相柱帶有開口三角接線的輔助二次線圈干式電壓互感器,適用于戶內50HZ.3KV、6KV、10KV交流電路中。



電壓互感器是將電力系統的一次電壓按一定變比縮小為要求的二次電壓，向測量表計和繼電器供電，其工作原理與變壓器基本相同。電壓互感器通常有單相、三相三柱式、三相五柱式電壓互感器等幾種，由于使用方法不同，各有優、缺點。JSGW-0.5三相五柱式電壓互感器，是磁系統具有五個磁柱的三相三繞組電壓互感器，廣泛采用于大中型企業，具有低電壓、過電壓保護、低電壓啟動等各種保護功能;備自投等所有電壓繼電器電壓值均來自電壓互感器二次。

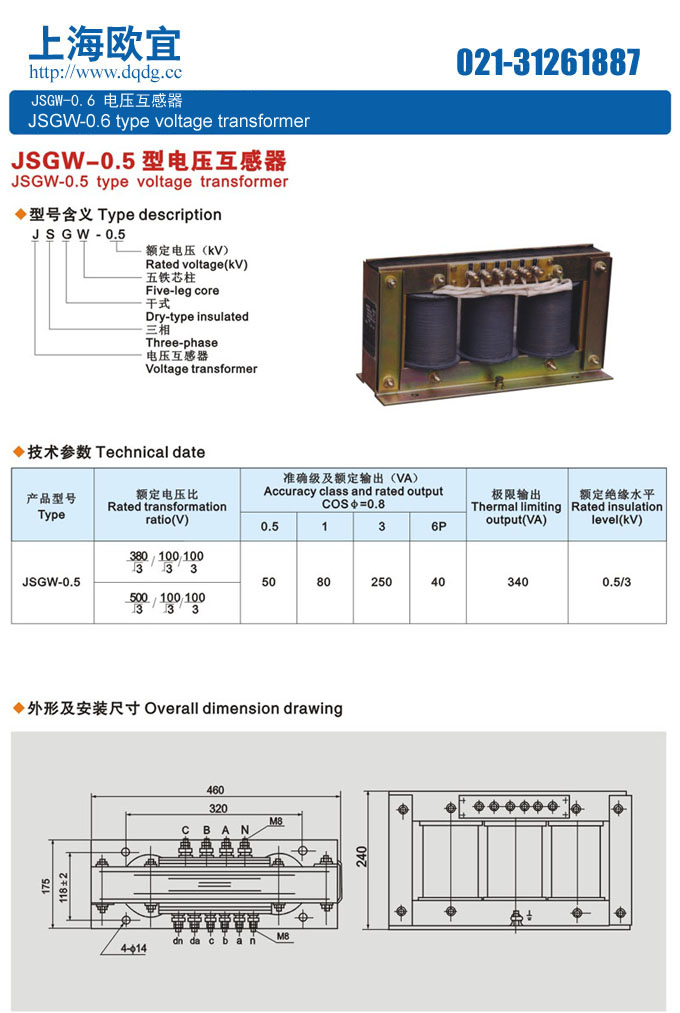

JSGW-0.5三相五柱式電壓互感器技術參數表

JSGW-0.5電壓互感器常用電壓比和準確級

產品型號	額定電壓比（V）	準確級及額定輸出(VA) COSφ=0.8					極限輸出 （VA）	額定絕緣水平面 (kV)
		0.5		1	3P	6P
JSGW-0.5	380/√3/100/√3/100/3 0.38/√3/0.1/√3/0.1/3	50		80	250	40	340	0.5/3
	500/√3/100/√3/100/3 5/√3/0.1/√3/0.1/3



產品名稱：JSGW-0.5三相五柱式電壓互感器



型號：JSGW-0.5

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JSGW-0.5三相五柱式電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
本文地址：http://www.junchengclinic.com/JSGW-0.5-264.html
