LZJC-10電流互感器 10KV 高壓電流互感器（LZJC-10Q,LZJC-10G）

一、 概述

LZJC-10、LZJC-10Q、LZJC-10G電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品，適用于額定頻率50Hz或60Hz,額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。

二、結構簡介

本型電流互感器為環氧樹脂澆注全封閉支柱式結構，體積小、重量輕，適宜于安裝任何位置，任意方向。


三、技術參數

1 額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 污穢等級：Ⅱ級；
LZJC-10(G)型技術參數
注：若用戶有要求，測量級可為0.2S、0.5S級；
用戶若有特殊要求，可與我廠協商確定。

四、技術參數

型號	額定一次電流	額定二次電流	準確級組合	額定二次負荷		重量	10P級準確限值系數	額定短時一秒熱 電流(KA)有效值	額定動穩定 電流(KA鋒值)
				0.5級  0.2S 0.2級	5P級 10P級
LZJC-10	5-400	5	0.5/10P 0.2S/10P 0.2/10P	10	15		10	90 I 1n	160 I 1n
	300							60 I 1n	150 I 1n
	800							50 I 1n	120 I 1n
	1000							45 I 1n	90 I 1n

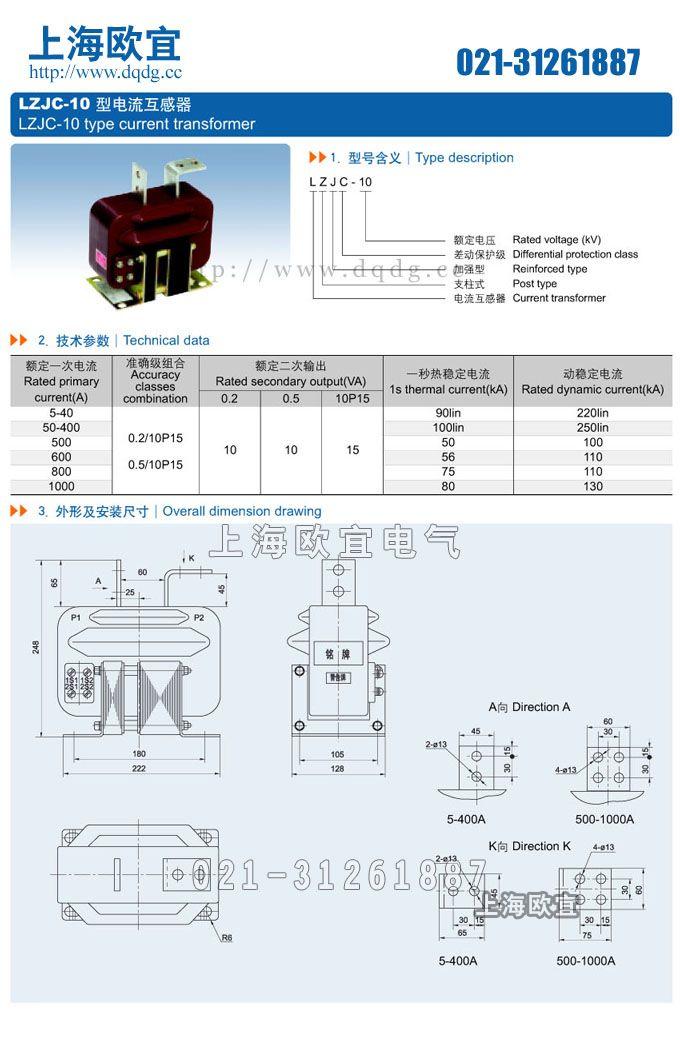

五、LZJC-10電流互感器外形安裝尺寸及型號含義

產品名稱：LZJC-10電流互感器



型號：LZJC-10

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZJC-10電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
