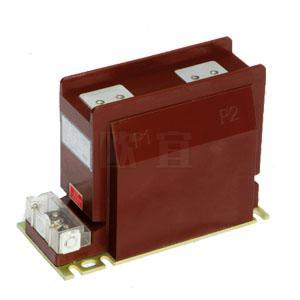

AS12/150B/2S電流互感器(AS12/150B/2S型)

一、互感器概述

AS12/150B/2S電流互感器為環氧樹脂澆注全封閉支柱式結構，適用于戶內交流額定電壓為10KV及以下，額定頻率為50-60HZ的戶內電力線路及其設備中作電流、電能測量和繼電保護使用。為擴大適用范圍，本型互感器設計三種不同的技術參數以供選擇。另外，根據用戶的需要，本型互感器還可設計為多變比及策略與保護級變化不同等特殊規格。

二、結構特點:

AS12/150B/2S電流互感器為支柱式結構，采用環氧樹脂澆注而成，耐污穢，耐潮濕性能好，也適宜于濕熱地區。本互感器的二次線圈由一個測量級和一個（或兩個）保護級，兩（或三個）繞組所組成。鐵芯采用進口優質冷軋硅鋼片繞制成形，并經嚴格熱處理。二次出線端子處安裝有接線護罩宜于戶內任何方向、位置安裝。護罩正面及兩個側面各有一個孔供二次接線用，安裝可靠。因此在三個方向上均可引出二次接線。并且防護罩具有防竊電功能。

三、產品性能：

1、額定絕緣水平：12/42/75kV；
2、負荷功率因數：COS&=0.8(滯后)；
3、額定二次電流：5A或1A；
4、表面爬電距離：260mm，滿足II級污穢等級要求；
5、產品標準：GB1208-1997《電流互感器》；
6、儀表保安系數：FS≤10；

四、AS12/150B/2S型電流互感器技術參數

額定電 流比(A)	級次組合	額定輸出(VA)			保護級		一秒熱穩定 電流(KA)	動穩定 電流(KA)
		0.2s	0.2s	0.5s	額定輸 出(VA)	準確級及準 確限值系數
5/5a	0.2s/10P 0.2/10P 0.5/10P	10	10	10	15	10P15	0.8	1.9
10/5a							1.5	3.8
15/5a							2.3	5.8
20/5a							3	7.5
30/5a							4.5	11.2
40/5a							6	15
50/5a							7.5	18.8
75/5a							11.5	29
100/5a							15	37.5
150～200/5a							22.5	56.5
300～600/5a							45	112.5
800～2500/5a							63	157.5

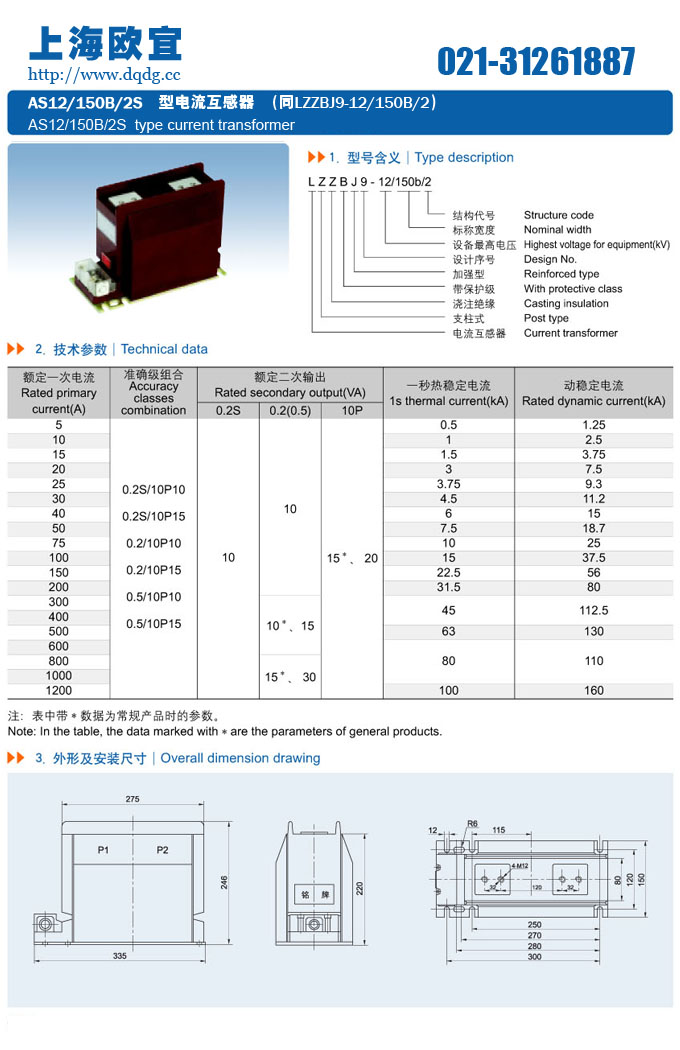

五、電流互感器結構尺寸圖

產品名稱：AS12/150B/2S電流互感器



型號：AS12/150B/2S

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁AS12/150B/2S電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
本文地址：http://www.junchengclinic.com/AS12-150B-2S-210.html
