LAZBJ-10Q電流互感器

一、概述

LAZBJ-10Q電流互感器為穿墻式環氧樹脂澆注絕緣產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。

二、技術參數

1、額定絕緣水平：12/42/75kV
2、額定二次電流:5A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表
4、污穢等級：全工況產品符合Ⅱ級污穢要求。

額定一次電流	準確級及額定輸出			保護級		一秒熱穩定電流(KA)	動穩定電流(KA)
	0.2s	0.2	0.5	額定輸出(VA)	準確級及準確限值系數
20/5	10	10	10	15	10P10	1.8	3.2
30/5						2.7	4.8
40/5						3.6	6.4
50/5						4.5	8
75/5						6.8	12
100/5						9	16
150/5						13.5	24
200/5						18	32
300/5						22.5	40.5
400/5						30	54
500/5						30	55
600/5						30	54
800~1000/5						40	72

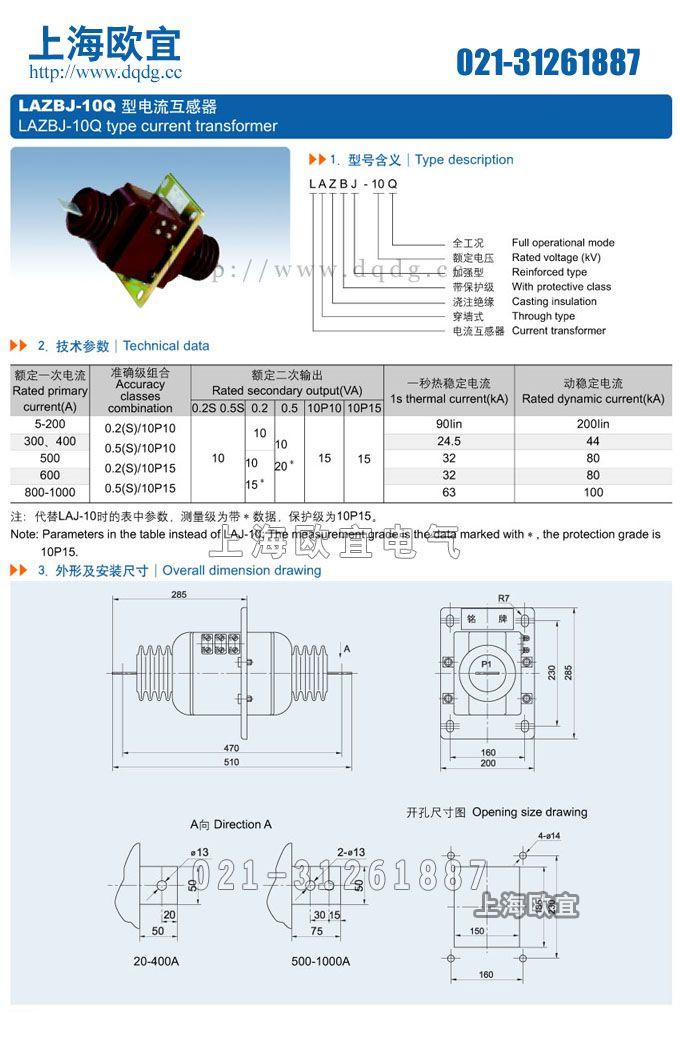

三、LAZBJ-10Q電流互感器外形及安裝尺寸、型號含義

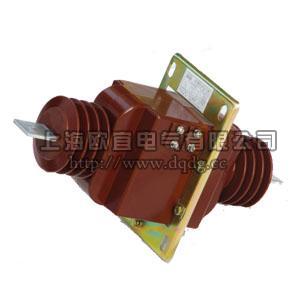

產品名稱：LAZBJ-10Q電流互感器



型號：LAZBJ-10Q

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LAZBJ-10Q電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
