產品描述

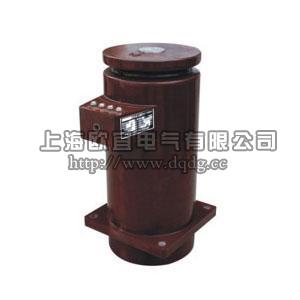

LDJ1-10Q/210-Y,LDJ1-10/210-Y電流互感器
一、 概述
LDJ1-10Q/210-Y,LDJ1-10/210-Y電流互感器為環氧樹脂澆注絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。是專門為KYN-10型手車開關柜而設計。
二、結構簡介
本系列電流互感器為貫穿式環氧樹脂澆注全封閉結構，其一次繞組的一個端子帶有靜觸頭被設置在環氧樹脂的絕緣空腔內。
三、工作條件：
1、環境溫度：最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃。
2、海拔高度不超過1000M（超過請著明）
3、接地方式：中性點非有效接地系統
4、大氣條件：無嚴重污染
四、技術參數
1、LDJ1-10Q/210-Y,LDJ1-10/210-Y電流互感器額定絕緣水平：12/42/75
2、負荷的功率因數：cosφ=0.8（滯后）
3、額定一次電流為：5A或1A
4、表面爬電距離：大于530MM
5、產品標準：GB1208-2006《電流互感器》
6、儀器保安系數< 10
表1：LDJ1-10/210和LDJ1-10/230型技術數據

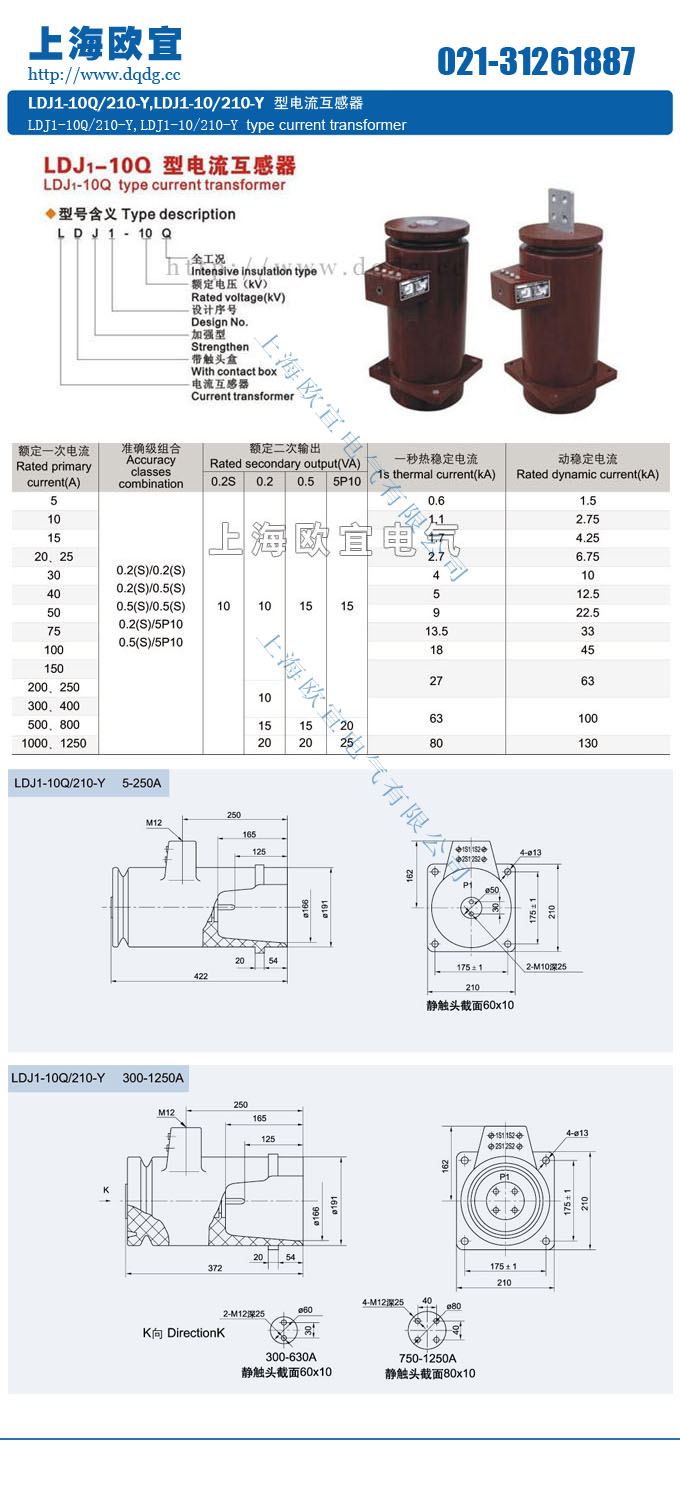

額定電 流比(A) 級次組合 額定輸出(VA) 一秒熱穩定電流(KA) 動穩定電流(KA) 0.2s 0.5s 0.2s 0.5s 10P10 5/5 0.2s/10P 0.2/10P 0.5/10P 10 10 10 10 15 0.5 1.25 10/5 1.0 2.5 15/5 1.5 3.75 20/5 2.0 5 30/5 3.0 7.5 40/5 4.0 10 50/5 7.5 18 75/5 11 28 100/5 15 37.5 150/5 22.5 56 200/5 30 75 300～400/5 63 100 500～800/5 15 15 20 1000～1250/5 20 20 25 80 130 五、LDJ1-10Q/210-Y,LDJ1-10/210-Y電流互感器的外形、安裝尺寸圖及型號含義
產品名稱：LDJ1-10Q/210-Y,LDJ1-10/210-Y電流互感器
型號：LDJ1-10Q-210-Y,LDJ1-10-210-Y
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LDJ1-10Q/210-Y,LDJ1-10/210-Y電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
