JLSZV-10,JLSZV-10W組合互感器,高壓計量箱(澆注型)

一、概述

JLSZV-10高壓計量箱、JLSZV-10W組合互感器是由兩臺單相全絕緣電壓互感器組成三相三線(二元件)“V”型接線，A、C相分別串接兩臺電流互感器，供10KV及以下電力線路作電流、電能計量用。電流互感器可做成高精度多變比結構，為以后系統增容帶來方便。產品用戶外環氧樹脂澆注，外形用防雨傘裙，表面爬電距離大，具有耐電弧、防雨、防塵、耐腐蝕、耐紫外線等特點，是電網改造的理想換代產品。

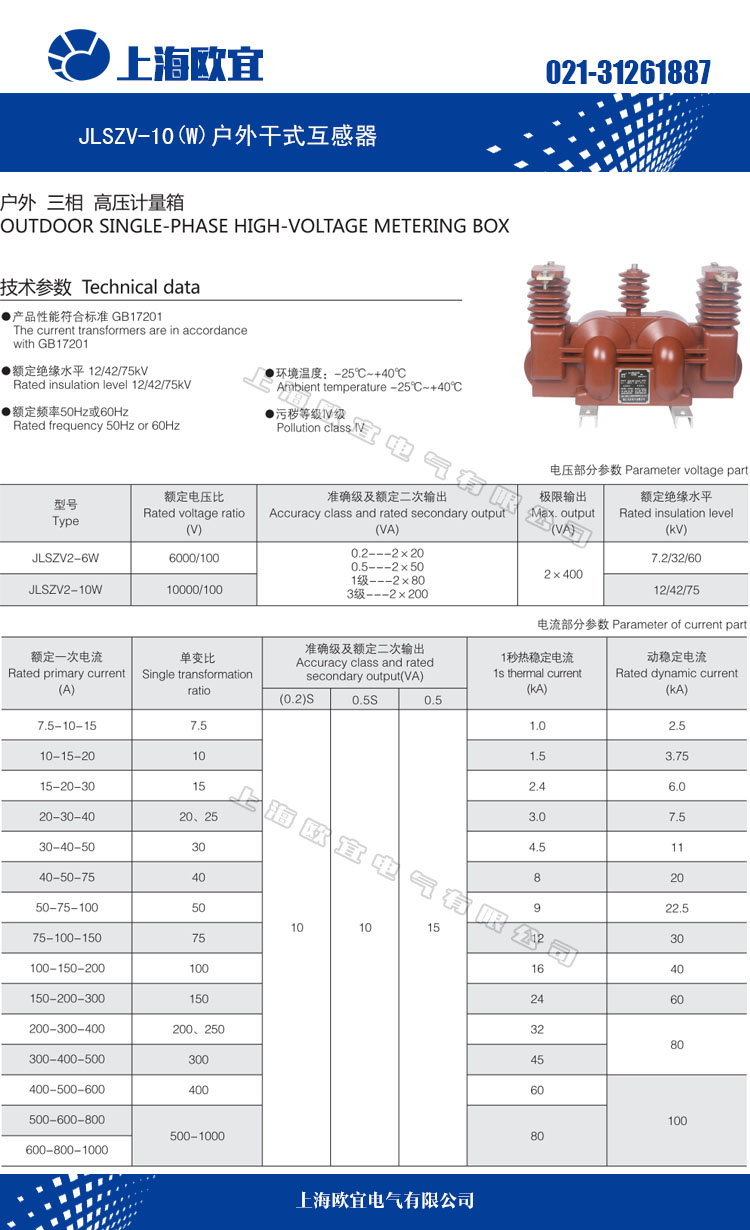

二、技術參數

產品型號	額定電流比 (V)	準確級及額定輸出（VA） COSφ=0.8				一秒熱穩定電流 (kA)	動穩定電流 (kA)	重量 (kg)
		0.2S	0.5S	0.2	0.5
JLSZV-6W JLSZV-10W	5-15/5	10	10	10	15	120I 1n	300I 1n	126
	20-75/5					220I 1n	550I 1n
	100-200/5					34	85
	300-600/5					65	163
	額定電壓比 (V)	準確級及額定輸出（VA） COSφ=0.8				極限輸出 (VA)
		0.2		0.5	1
	6000/100	20		30	50	300



三、JLSZV-10高壓計量箱、JLSZV-10W組合互感器技術參數



產品名稱：JLSZV-10高壓計量箱



型號：JLSZV-10W

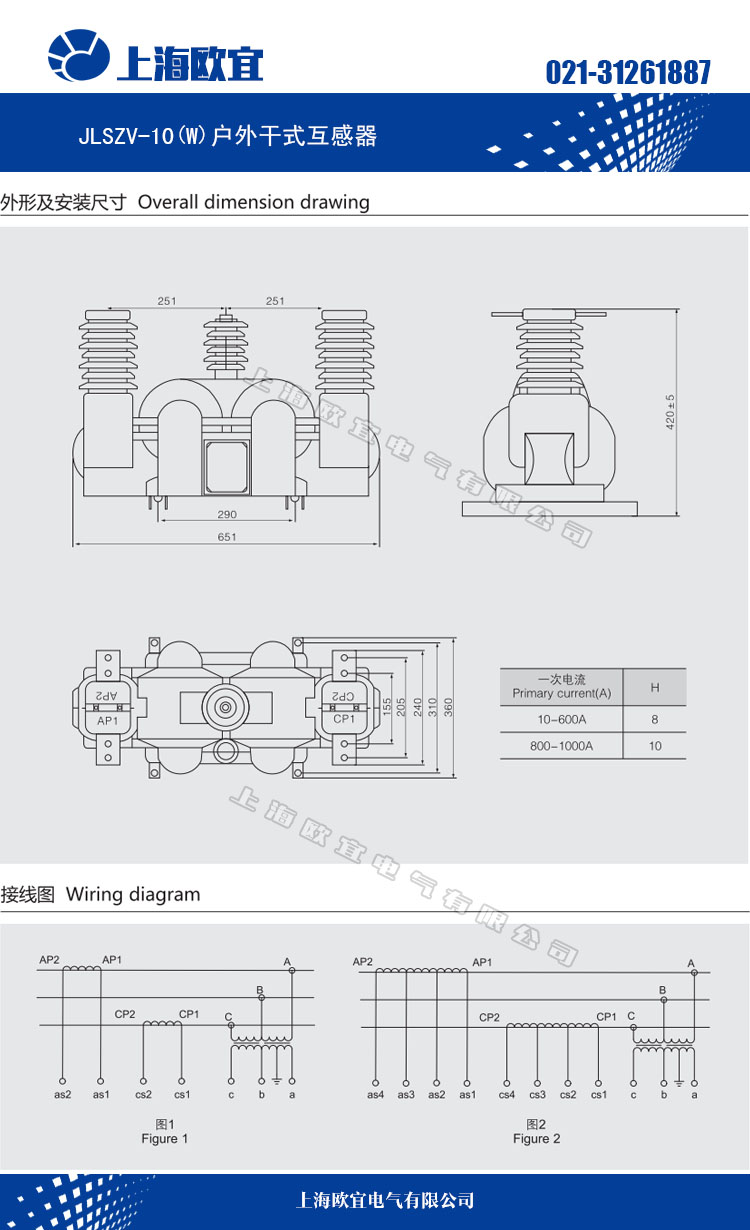

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JLSZV-10高壓計量箱的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
