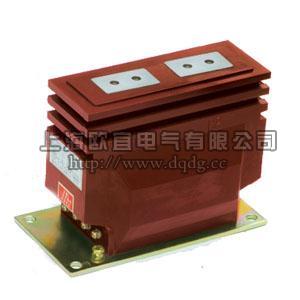

LZZB9-10Q電流互感器

一、概述

LZZB9-10Q電流互感器為環氧樹脂澆注全封閉支柱式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。

二、結構簡介

本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠。

三、技術參數

1、額定絕緣水平：12/42/75kV
2、額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表1-5
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級：Ⅲ級。
6、若用戶有要求，測量級可為0.2S、0.5S級。

型號	額定一次電流 (A)	額定二次電流 (A)	頻率 (Hz)	準確級組合	準確級及相應的額定輸出(VA)			10P級準確限值系數	額定短時熱電流kA( 有效值 )/1 秒	額定動穩定電流kA( 峰值)
LZZJ-10, LZZB9-10Q ,LZZBJ9-10	5-100	5	50	0.2/0.2 0.2/0.5 0.2/10P 0.5/10P	10	10	15	15	150Iin	2.5Ith
	150								22.5	45
	200								24.5	45
	300								45	90
	400-600				15	15	20
	8,001,000								63	110

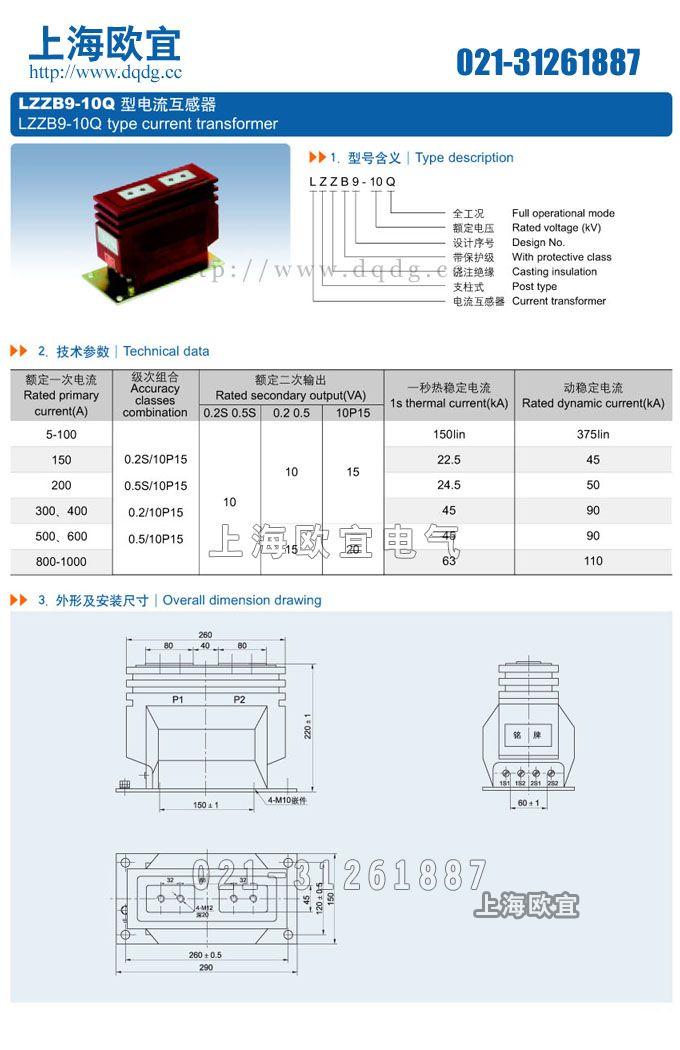

四、LZZB9-10Q電流互感器外形及安裝尺寸、型號含義

產品名稱：LZZB9-10Q電流互感器



型號：LZZB9-10Q

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZZB9-10Q電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
