LZZJB6-10Q，LZZB6-10Q電流互感器

一 、概述

LZZJB6-10Q，LZZB6-10Q電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。本產品符合IEC44-1及GB1208《電流互感器》標準。

二、結構簡介

本型電流互感器為支柱式結構，一次繞組和二次繞組及其鐵心組合在一起的器身封閉在環氧樹脂混合料的澆注體內，一次繞組P1、P2端由產品頂部引出，二次繞組接線端S1、S2由產品下部側面引出。

三、技術參數

1、LZZJB6-10Q，LZZB6-10Q電流互感器額定絕緣水平：12/42/75kV
2、額定二次電流：5A、1A
3、額定一次電流、準確級組合、額定輸出及額定短時電流見表
4、局部放電水平符合GB1208《電流互感器》標準；

型號	額定一次電流（A）	額定容量（VA）			10P級的 準確限 值系數	額定短時電流 (kA)Ith	額定動穩定電流 (kA)Idyn
		0.2級	0.5級	10P 級
LZZB6-10 LZZB6-10Q	5～100A	10A	10A	15A	10A	150 I1n	375 I1n
	150A					22.5	44
	200～300A					24.5	44
	400～800A					31.5	80
	1000～1500A					44.5	100
LZZBJ6-10 LZZBJ6-10Q	5～100A	10A	15A	20A	15A	150 I1n	375 I1n
	150A					22.5	44
	200～300A					31.5	80
	400～800A					44.5	100
	1000～1500A	15A	20A	30A		63	110

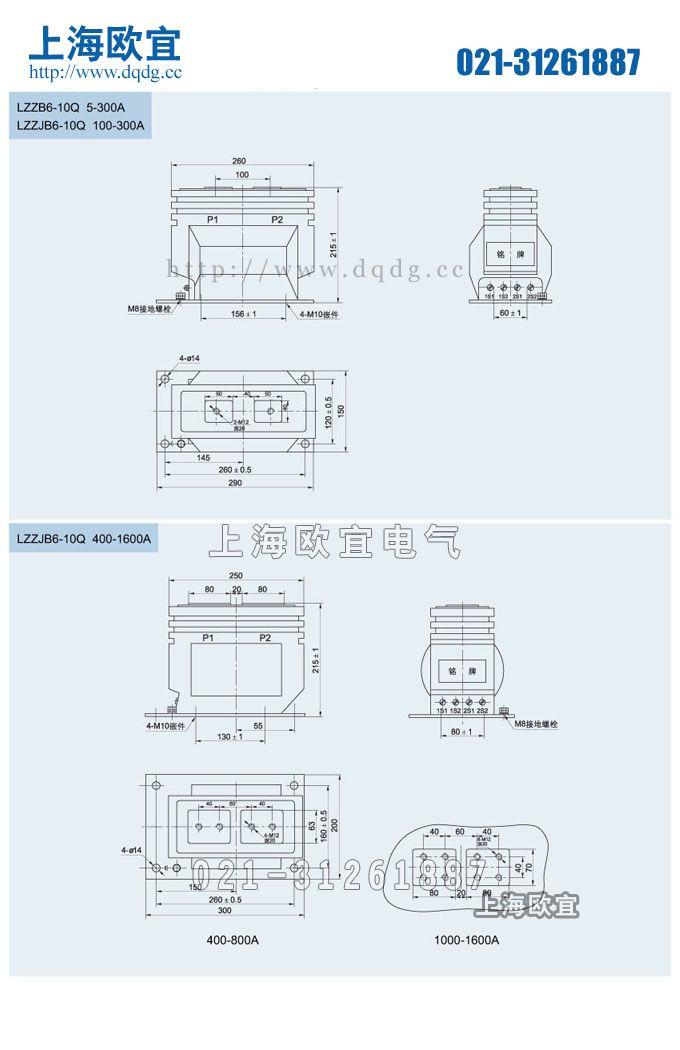

四、LZZJB6-10Q，LZZB6-10Q電流互感器外形及安裝尺寸、型號含義

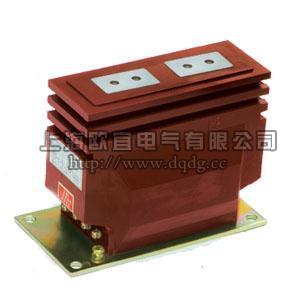

產品名稱：LZZJB6-10Q,LZZB6-10Q電流互感器



型號：LZZJB6-10Q,LZZB6-10Q

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LZZJB6-10Q,LZZB6-10Q電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
本文地址：http://www.junchengclinic.com/LZZJB6-10Q,LZZB6-10Q-14.html
