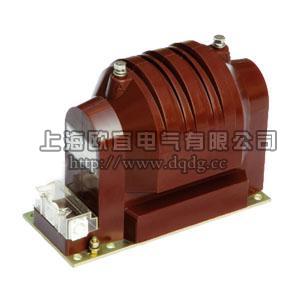

FDGE9放電線圈

一、概述

FDGE9放電線圈為環氧樹脂真空澆注單相戶內型產品，其適用于額定頻率50hz，額定電壓10KV及以下的電力系統中。與高壓并聯電容器組并聯連接,當電容器組與系統斷開后，能在5S內將電容器組上的剩余電壓降至安全電壓。在正常運行時，二次繞組可以做電壓指示，用戶如有特殊要求時，亦可帶剩余電壓繞組，起到繼電保護作用。

二、技術參數

a、FDGE9放電線圈符合標準DL/T653-1998
b、負荷功率因數：COSΦ＝0.8(滯后)
c、額定電壓比、準確級及額定二次輸出、放電容量、額定絕緣水平見表
d、用戶如有特殊要求，可與本公司協商后確定

型號	額定電壓比	額定二次輸出				放電容量kvar	額定絕緣水平
		0.2	0.5	1	6P
FDGE9/6.6√3-1.7-1	6.6/√3/0.1 6.6/√3/0.1/0.1/3	20	50	100	100	1700	7.2/32/60
FDGE9/7.2/√3-1.7-1	7.2/√3/0.1 7.2/√3/0.1/0.1/3					1700
FDGE9/11/√3-1.7-1	11/√3/0.1 11/√3/0.1/0.1/3					1700	12/42/75
FDGE9/11/√3-2.5-1						2500
FDGE9/11/√3-3.4-1						3400
FDGE9/12/√3-1.7-1	12/√3/0.1 12/√3/0.1/0.1/3					1700	12/42/75
FDGE9/12/√3-2.5-1						2500
FDGE9/12/√3-3.4-1						3400

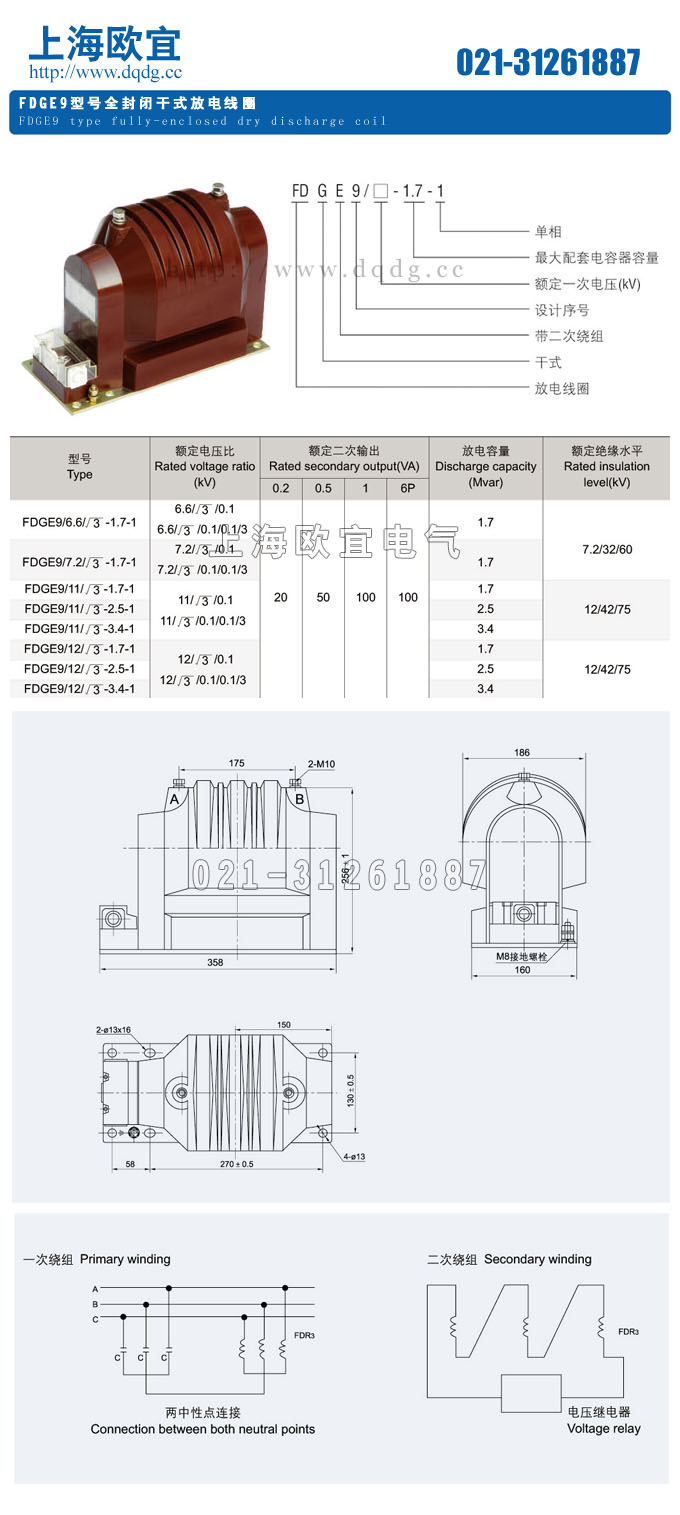

三、FDGE9放電線圈技術參數、型號含義、外形及安裝尺寸、與電容器（組）連接方式

產品名稱：FDGE9放電線圈



型號：FDGE9

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁FDGE9放電線圈的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
