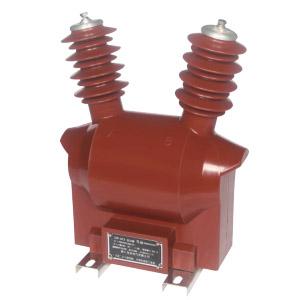

JDZW-10電壓互感器(JDZW-10R型 戶外式)

一、概述

JDZW-10電壓互感器(同JDZW-10R型)為戶外環氧樹脂澆注絕緣全封閉結構。適用于交流50Hz，額定電壓10KV及以下的電力系統中作電壓、電能測量和繼電保護用。適用于農村戶外變電站，也可適用于工業、小型企業、配電所。

二、結構簡介

JDZW-10型電壓互感器采用戶外環氧樹脂全封閉澆注，具有耐電弧、耐紫外線、耐老化爬電距離大、局部放電量小、抗過電壓能力強等特點。體積小、重量輕，適宜于任何位置、任意方向安裝。二次出線端有接線保護罩，安全可靠，底座槽鋼上有4個安裝孔。

三、使用條件

1．環境溫度：-25℃～+40℃;
2．污穢等級：Ⅳ級。

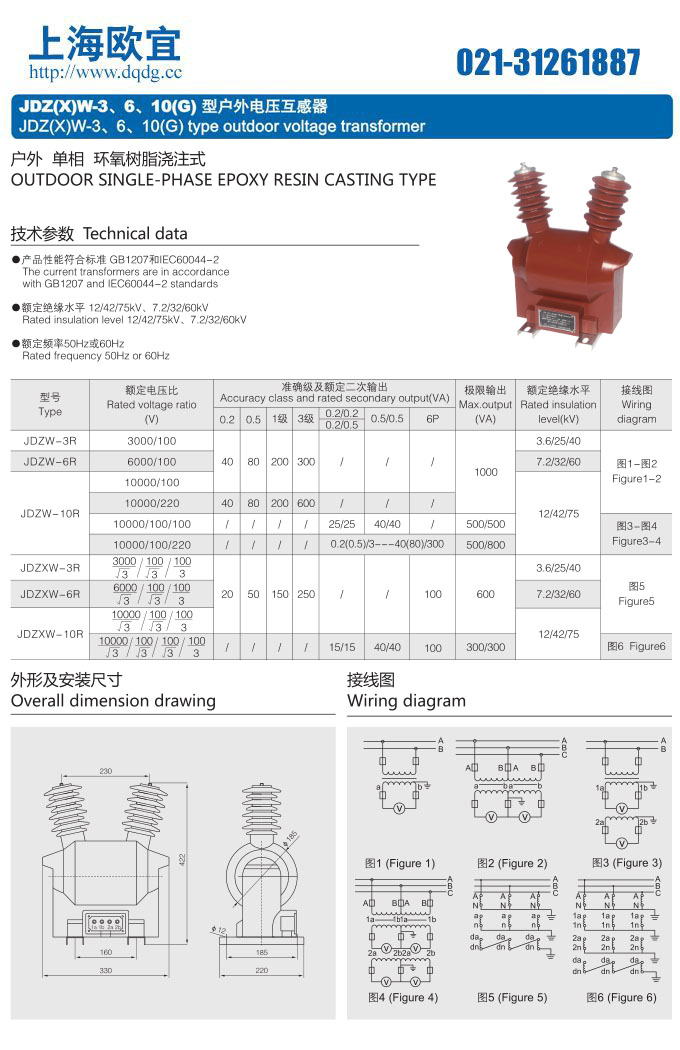

四、技術參數

1．技術參數見表；
2．符合GBl207—2006《電壓互感器》標準。

五、JDZW-10、JDZW-10R電壓互感器外形及安裝尺寸

產品名稱：JDZW-10電壓互感器



型號：JDZW-10R

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDZW-10電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
本文地址：http://www.junchengclinic.com/JDZW-10-154.html
