JDZX9-35電壓互感器簡介 JDZX9-35Q JDZXF9-35 JDZX9-35R

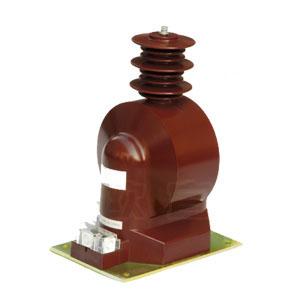

一、JDZX9-35電壓互感器概述

JDZX9-35、JDZXF9-35 JDZX9-35R電壓互感器為單相、戶內、干式全封閉產品，使用時三臺一組，JDZX9-35為Yo/Yo/ C連 接．JDZXFs-35為Yo/Yo/Yo/連接。適用于額定頻率50Hz或60Hz,額定電壓為35kV電力系統中作電 能計量、電壓監控和繼電保護用。



二、使用條件

1．海拔高度不超過3000米

2.周圍環境溫度不高于+40'C，不低于-5'C;

3.周圍空氣的相對濕度不大于85％（20'C）；

4.滿足II 等級；

5.安裝場所無腐蝕性的氣體



三、結構簡介

JDZX9-35電壓互感器為戶內環氧樹脂全真空澆注結構，其表面爬電比距大于25mm/kVe導磁材料采用高 導磁硅鋼片環繞，經退火處理。JDZX9-35型電壓互感器在系統使用時，接成Yo/Yo/C接線，每組需 要三臺，每臺互感器具有二組二次繞組，其中一組為0.2級（1a-1n）供計量用。另一組做輔助繞組 (da-dn),三合接成開口三角，做接地保護。JDZXF9-35型電壓互感器在系統使用時，接成Yo/Yo/Yo/C 接線，每組需要三臺，每合互感器具有三組二次繞組，其中一組為0.2級（1a-1n）供計量用。另一組為 0.5級(2a-2n)供監控用。另一組做輔助繞組(da-do)，三臺接成開口三角，做接地保護。計量，監 控，保護分開互不干擾，使用安全可靠。



四、技術參數

型 號	額定電壓比(V)	額定輸出（VA）			極限輸出（VA）	額定絕緣水平（kV）
		0.2	0.5	6P
JDZX9-35 JDZX9-35Q	35000/√3/100/√3 35/√3/0.1/√3	50va	100va	100va	1000va	40.5 / 95 / 200
	35000/√3/100/√3/100/3 35/√3/0.1/√3/100/3

jdzx9-35,JDZX9-35R,JDZX9-35Q電壓互感器的接線方式很多，常見的有以下幾種： ⑴ 用一臺單相電壓互感器來測量某一相對地電壓或相間電壓的接線方式。 ⑵ 用兩臺單相互感器接成不完全星形，也稱V—V接線，用來測量各相間電壓，但不能測相對地電壓，廣泛應用在20KV以下中性點不接地或經消弧線圈接地的電網中。 ⑶ 用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。 ⑷ 電容式電壓互感器接線形式。在中性點不接地或經消弧線圈接地的系統中，為了測量相對地電壓，PT一次繞組必須接成星形接地的方式。在3~60KV電網中，通常采用三只單相三繞組電壓互感器或者一只三相五柱式電壓互感器的接線形式。必須指出，不能用三相三柱式電壓互感器做這種測量。當系統發生單相接地短路時，在互感器的三相中將有零序電流通過，產生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通過磁阻很大的氣隙和鐵外殼形成閉合磁路，零序電流很大，使互感器繞組過熱甚至損壞設備。而在三相五柱式電壓互感器中，零序磁通可通過兩側的鐵芯構成回路，磁阻較小，所以零序電流值不大，對互感器不造成損害

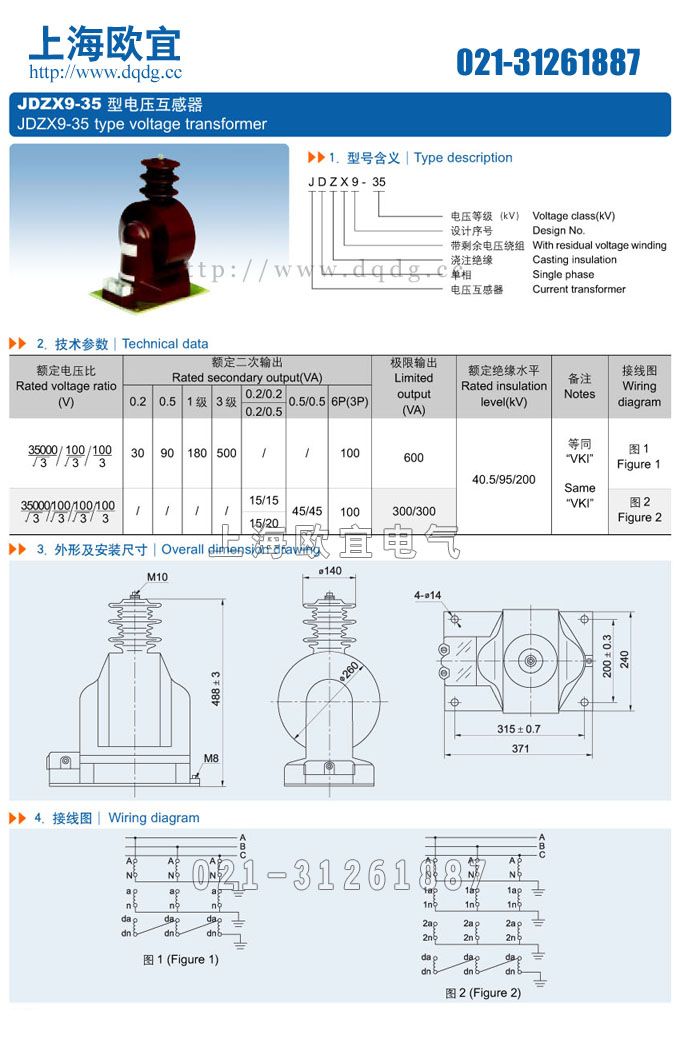

五、JDZX9-35型電壓互感器外形及安裝尺寸圖

產品名稱：JDZX9-35電壓互感器



型號：JDZX9-35

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDZX9-35電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
