產品描述
JDZR10-6,JDZR10-3電壓互感器(JDZRF10-3/6/10)簡介
一、概述
JDZR10-6,JDZR10-3電壓互感器為單相、戶內、干式全封閉產品，使用時單臺或二臺一組，JDZ9-3、JDZF9-6、JDZF9-10二臺一組時為V/V連接，JDZF9-3,JDZF9-6,JDZF9-10二臺一組時為V/V/V連接．分別適用于額定頻率50Hz:或60Hz, 額定電壓為3KV,6KV,10kV電力系統中作電能計量、電壓監控和繼電保護用。
二、使用條件
1.海拔高度不超過3000米；
2.周?chē)h(huán)境溫度不高于+40'C，不低于-5C；
3.周?chē)諝獾南鄬?duì)濕度不大于85%（20C）；
4.滿足II級污穢等級；
5.安裝場所無腐蝕性的氣體
三、結構簡介
JDZR10-6,JDZR10-3電壓互感器為全封閉，繞組為環氧樹脂全真空澆注全絕緣 結構。一次帶有熔斷管保護，避免浪費開關柜內有效空間，有效地保護互感器在電網出現故障時不燒 毀 鐵芯采用優質硅鋼片卷繞而成。互感器絕緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有限空 間。所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不 受潮。一次繞組引出線端子的標志為A、B；二次繞組引出線端子的標志為a、b，均在澆注體上清晰標注，整體結構緊湊，使用方便。
JDZR10-6,JDZR10-3電壓互感器為環氧樹脂真空澆注全封閉式結構，適用于額定頻率50Hz，額定電壓10kV及以下戶內裝置的電力系統中作電壓、電能測量和保護使用。本型互感器輸出容量大，局部放電量小，最大特點是一次帶有熔斷器保護，可免除用戶再為配置熔斷器造成的煩惱，可大大避免浪費開關柜內有效空間，而且熔斷器更換非常方便，直接可裝入互感器內部，熔斷器的熔斷電流與互感器的短路承受能力相配，有效地保護互感器在電網出現故障時不燒毀。二次出線加罩保護，可避免觸電事故和現象。
四、JDZR10-3/6/10(JDZRF10-3/6/10)型單相-全封閉電壓互感器
本型互感器為環氧樹脂真空澆注全封閉式結構，適用于額定頻率50Hz，額定電壓10kV及以下戶內裝置的電力系統中作電壓、電能測量和保護使用。本型互感器輸出容量大，局部放電量小，最大特點是一次帶有熔斷器保護，可免除用戶再為配置熔斷器造成的煩惱，可大大避免浪費開關柜內有效空間，而且熔斷器更換非常方便，直接可裝入互感器內部，熔斷器的熔斷電流與互感器的短路承受能力相配，有效地保護互感器在電網出現故障時不燒毀。二次出線加罩保護，可避免觸電事故和現象。
型 號 額定電壓比
(V)準確級及額定輸出
（VA）極限輸出
（VA）額定絕緣水平
（kV）0.2 0.5 1 6p JDZR9-3 3000/100 40 120 240 600 600 3.6/23/40 JDZR9-6 6000/100 300/300 7.2/32/60 JDZR9-10 10000/100 3.6 / 25 / 40 10000/220 25 40 80 300/500 12/42/75 10000/100/100 12/42/75 10000/100/220 12/42/75 五、JDZR10-6,JDZR10-3電壓互感器技術參數，外形及安裝尺寸，接線圖

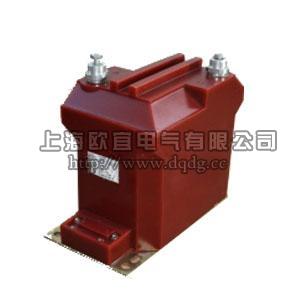

產品名稱：JDZR10-6,JDZR10-3電壓互感器
型號：JDZR10-6,JDZR10-3
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDZR10-6,JDZR10-3電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
