- 產品型號：JDZ9-10R3
-
- 電話：021-31261887
-
- 傳真：021-60919388
-
產品描述

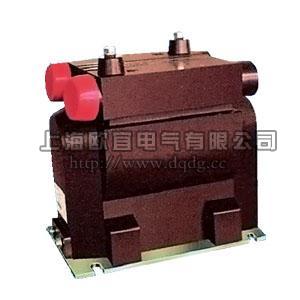

JDZ9-10R3電壓互感器
一、概述：
JDZ9-10R3電壓互感器是戶內環氧樹脂澆注式支柱式全工況型產品，在額定頻率為50HZ，額定電壓為3/6/10KV以下的電力系統中作繼電保護或電能測量用。
二、結構特點：
JDZ9-10R3電壓互感器為全封閉結構，采用戶內環氧樹脂真空澆注而成，具有耐電弧、耐紫外線、耐老化等特點。外形采用防雨傘群，表面爬電距離大，二次出現端子加有金屬保護罩密封，防雨、防塵、耐腐蝕，是老式油浸產品的理想替代品。
三、工作條件：
1、環境溫度
最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃。
2、海拔高度不超過1000M（超過請著明）
3、接地方式：中性點非有效接地系統
4、大氣條件：無嚴重污染
四、技術參數：
1、額定絕緣水平：3.6/23/40KV
2、負荷的功率因數：cosφ=0.8（滯后）
3、表面爬電距離：
4、產品標準：GB1208-2006《電磁式電壓互感器》
五、注意事項：
1、電壓互感器一次有電流時，二次繞組不能短路，否則互感器將燒毀。
2、一次繞組的重復工頻耐壓，試驗應在規定試驗電壓值得80%以下進行
六、外形及參數：
型 號 額定電壓比
(V)準確級及額定輸出
（VA）極限輸出
（VA）額定絕緣水平

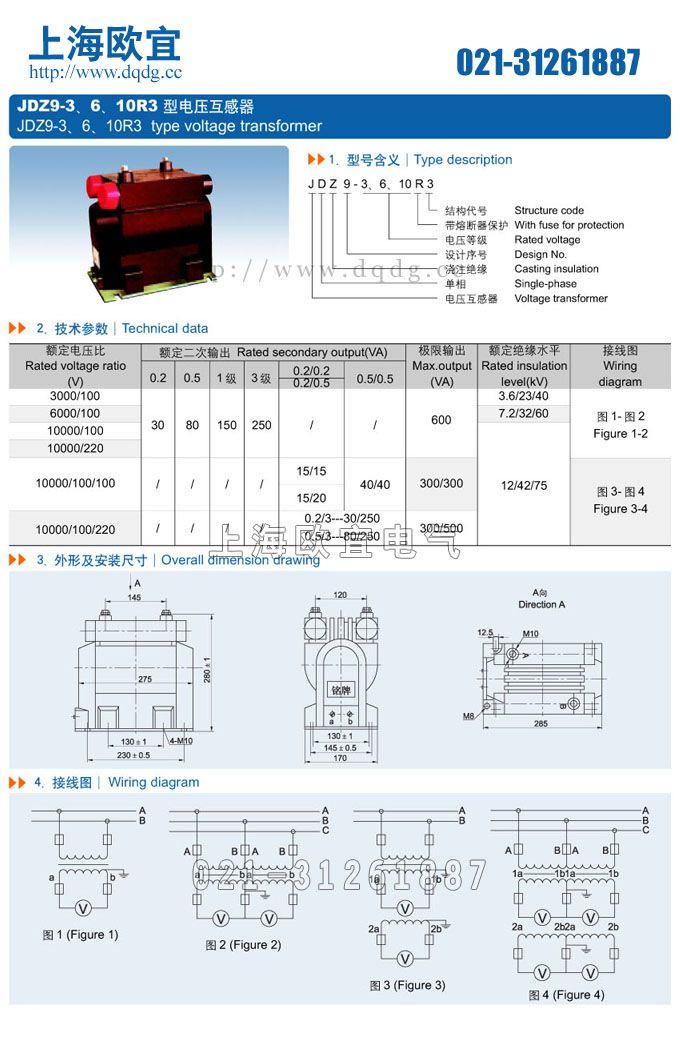

（kV）0.2 0.5 1 6p JDZ9-3R3 3000/100 40 120 240 600 600 3.6/23/40 JDZ9-6R3 6000/100 300/300 7.2/32/60 JDZ9-10R3 10000/100 3.6 / 25 / 40 10000/220 25 40 80 300/500 12/42/75 10000/100/100 12/42/75 10000/100/220 12/42/75 七、JDZ9-10R3電壓互感器技術參數，外形幾安裝尺寸，接線圖
產品名稱：JDZ9-10R3電壓互感器
型號：JDZ9-10R3
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDZ9-10R3電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
本文地址：http://www.junchengclinic.com/JDZ9-10R3-64.html
