JDZXW-35型電壓互感器

一、概述

JDZW2-35電壓互感器為環氧樹脂真空澆注全封閉式結構，適用于額定頻率50HZ，額定電壓35KV及以下戶外裝置的電力系統中，作電壓、電能測量和繼電保護使用。本型號電壓互感器采用具有耐電弧、耐紫外線、耐老化的戶外專用環氧樹脂真空澆注而成，全封閉支柱式結構耐污染、耐潮濕。本互感器不需要特別維護，只需定期清理表面污物，由于互感器采用全封閉澆注絕緣，體積小、重量輕，適宜任何位置，任意方向安裝。互感器二次出線端子加有金屬保護罩密封。

二、技術參數

▲產品符合標準GB1208-1997和IEC186之規定
▲額定電壓比、準確級組合、額定二次輸出、極限輸出、額定絕緣水平見下表

額定電壓比（V）	準確級組合	額定二次輸出（VA）	極限輸出（VA）	額定絕緣水平（VA）
35/√3/0.1/√3/0.1/3	0.2/6P	30/100	600	40.5/95/200
	0.5/6P	50/100
35/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P	30/30/100	300/300
	0.2/0.5/6P	30/50/100

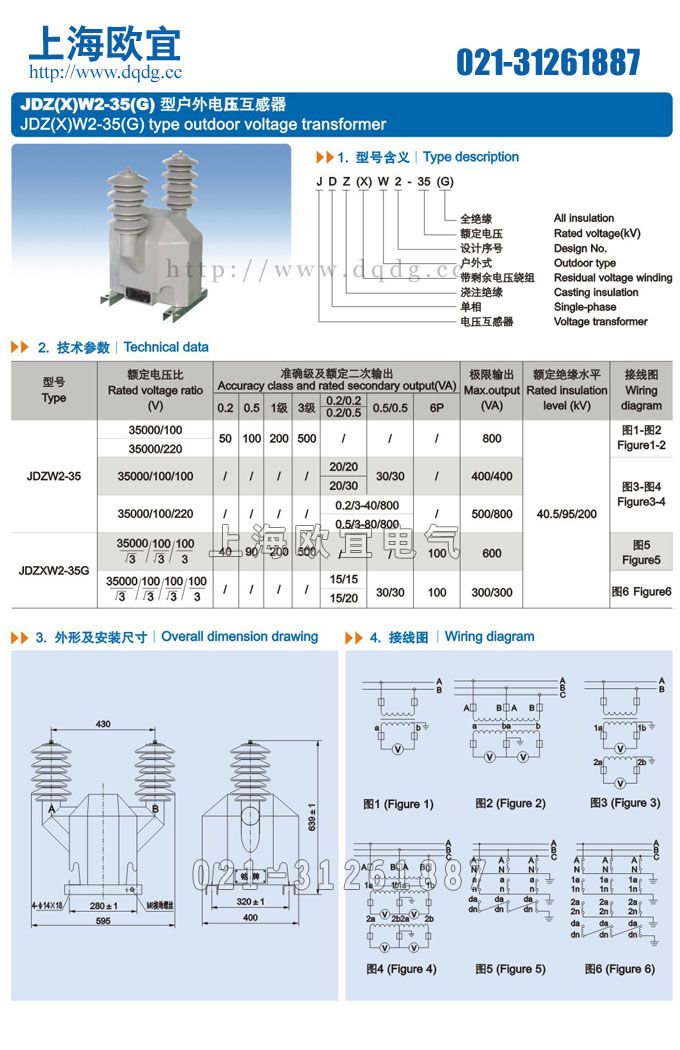

三、JDZW2-35電壓互感器外形及安裝尺寸、型號含義、技術參數

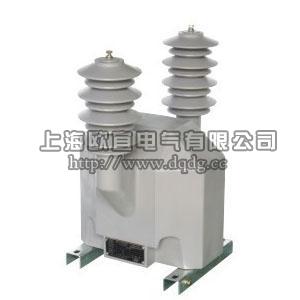

產品名稱：JDZW2-35電壓互感器



型號：JDZW2-35

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDZW2-35電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
