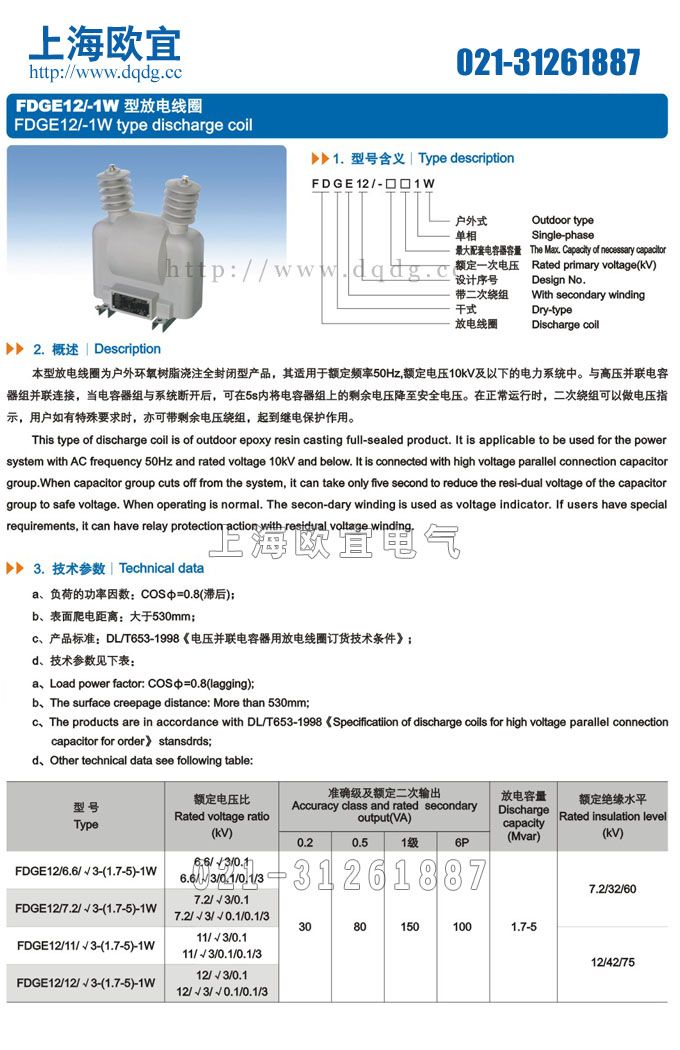

FDGE12放電線圈

一、概述

本型放電線圈為環氧樹脂真空澆注單相戶內全封閉產品，其適用于額定頻率50HZ、額定電壓10KV以下的電力系統中。與高壓并聯電容器組并聯連接，當電容器組與系統斷開后，可在5S內將電容器組上的剩余電壓降至安全電壓。在正常運行時，二次繞組可以做電壓指示，用戶如有特別要求時，亦可帶剩余電壓繞組，起到繼電保護作用。

二、技術參數

（1）產品執行標準：DL/T653-1998《電壓并聯電容器用放電線圈訂貨技術條件》
（2）負荷功率因數：COS=ф0.8（滯后）
（3）表面爬電距離：大于300MM

型號	電壓比(V)	準確級（0.2）
FDGE10/6.6/√3-1.7-1W	6600/√3/100	0.5
FDGE10/7.2/√3-1.7-1W	7200/√3/100	0.5
FDGE10/11/√3-1.7-1W	11000/√3/100	0.5
FDGE10/12/√3-1.7-1W	12000/√3/100	0.5
FDGE12/6.6/√3-4-1W	6600/√3/100	0.5
FDGE12/7.2/√3-4-1W	7200/√3/100	0.5
FDGE12/11/√3-4-1W	11000/√3/100	0.5
FDGE12/12/√3-4-1W	12000/√3/100	0.5
FDGE12/6.6/√3-5-1W	6600/√3/100	0.5
FDGE12/7.2/√3-5-1W	7200/√3/100	0.5
FDGE12/11/√3-5-1W	11000/√3/100	0.5
FDGE12/12/√3-5-1W	12000/√3/100	0.5
FDGE12/38.5/√3-4-1W	38500/√3/100	0.5
FDGE12/41.5/√3-4-1W	41500/√3/100	0.5

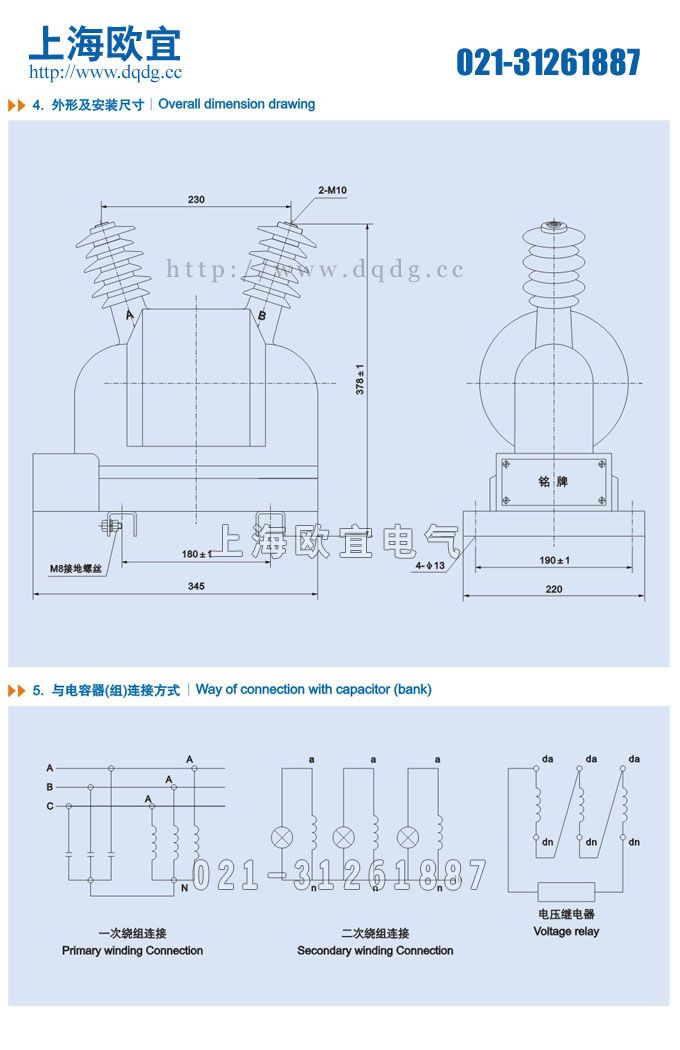

 三、FDGE12放電線圈外形及安裝尺寸、與電容器連接方式

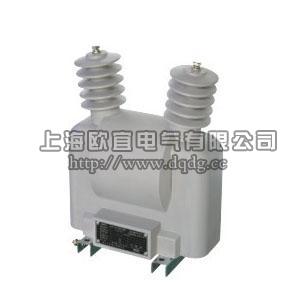

產品名稱：FDGE12放電線圈



型號：FDGE12

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁FDGE12放電線圈的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
本文地址：http://www.junchengclinic.com/FDGE12-184.html
