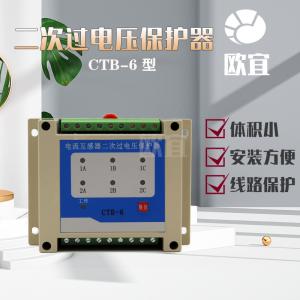

CTB-6二次過電壓保護器(電流互感器二次過電壓保護裝置)



一、概述(使用說明書)

電流互感器（簡稱CT）在電力系統中，廣泛應用于一次測量、控制和保護。正常工作時，二次側處于近似短路狀態，輸出電壓很低，但在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），就會在二次側產生數千伏甚至上萬伏的過電壓，這不僅給二次系統絕緣造成危害，甚至危及工作人員的生命安全。
我公司生產的CTB-6二次過電壓保護器(CTB系列)就是針對這一情況而設計，能夠有效防止因CT二次開路而引起的事故。



適用范圍
電流互感器二次過電壓保護器主要適用于CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等，用于抑制瞬態過電壓低于設備耐沖擊過電壓，泄放電涌能量，從而保護系統電路及設備。

正常使用條件和安裝條件
1.　正常使用條件
a.　電壓：持續施加在過壓保護器接線端子間的電壓不應超過其最
大持續工作電壓。
b.　使用環境溫度：－20℃～70℃。
c.  使用環境濕度：<95%RH。
d.　外殼防護等級：IP20。
e.　污染等級：安裝地點的污染等級為2級。
2.安裝條件
a.　安裝類別：根據過電壓保護器的電壓保護水平分為Ⅱ、Ⅲ兩個類別；
b.　安裝位置：

供電電源	交直流輸入100-240V
正常漏電流IL20V	≤1μA
輸入電阻	＞100M
導通電壓	>150v（可根據用戶要求設定）
導通時間	50ms≤Ｔs≤250ms
保護繼電器接點容量	AC220V/5A
使用CT規格	二次側峰值大于150V
保護電流	5A
工作環境	溫度：-20℃～+70℃   濕度：≤95%RH
復方方式	手動按鈕復位
抗震性能	10-50-10HZ  2g 3min
可靠安全性	符合IEC834-1要求
工作電源	AC220V,50HZ
功    耗	≤5W
安裝方式	軌道式

推薦用于較少暴露的地點；
應安裝在無顯著振動和沖擊的地方。
3. 安裝方式：采用TH35－7.5型鋼軌安裝。
4.　接線方式：螺釘壓緊接線。
技術指標：

2. 外形及安裝尺寸

外形尺寸：115*90*40（長*寬*深）（CTB-6)單位：mm
安裝方式：導軌安裝

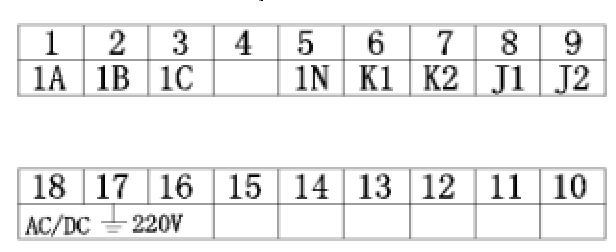

端子定義見下圖：（CTB-3)

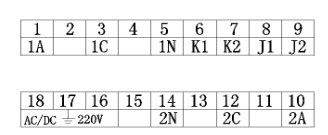

端子定義見下圖：（CTB-4)

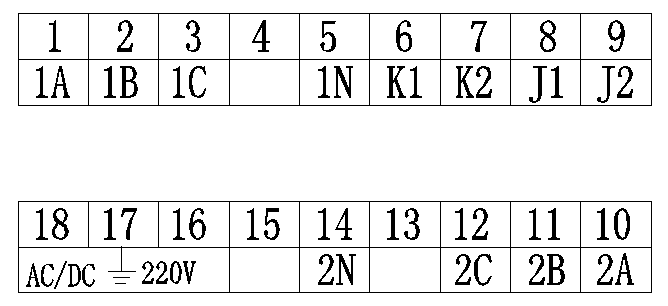

端子定義見下圖：（CTB-6)

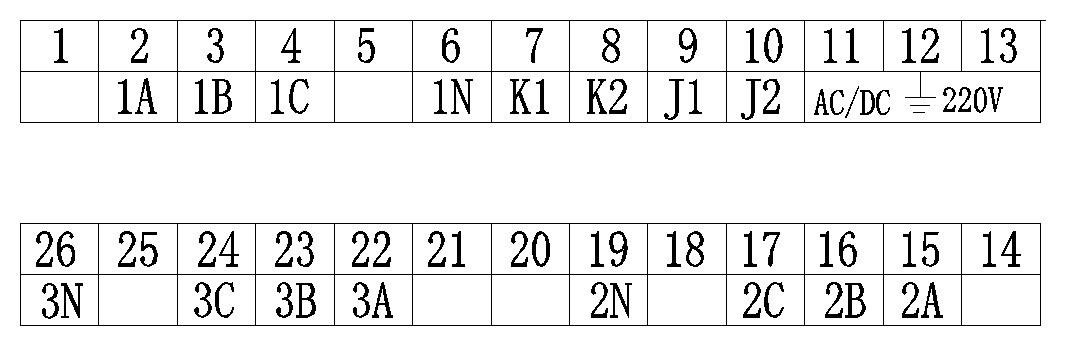

端子定義見下圖：（CTB-9)   外形尺寸：145*90*40（長*寬*深）（CTB-9)單位：mm

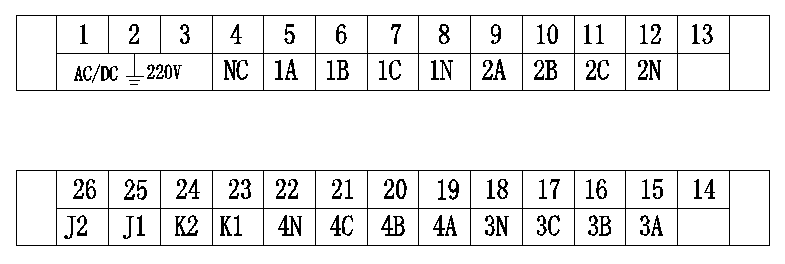

端子定義見下圖：（CTB-12)   外形尺寸：155*110*72（長*寬*深）（CTB-12)單位：mm



1.  安裝使用及維護

該型保護器體積小，根據需要標準導軌安裝。
a.  安裝時將過壓保護器卡入安裝軌，同時將過壓保護器上的止動件向上推進，使過壓保護器固定在安裝軌上，不得松動、掉落。需要拆下過壓保護器時，將止動件往下拉動便可。
b. 用直徑不小于2.5mm2的銅導線將CTB的A /B/C，COM接點與被保護CT的二次側相連，連接應牢靠。
C  .維護方法
萬用表電阻檢測方法：
CTB保護器上電前用萬用表的電阻檔分別測量各路A1端、B1端、C1端 與相應的N端之間的電阻值應大于幾十兆歐姆

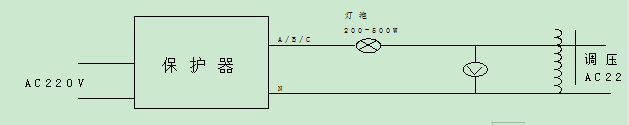

調壓檢驗方法如下：

將單相調壓器調到0V位置,輸出端接到某繞組與相應的N端(如1A與1N)，接通保護器的AC220V電源，此時，面板上的工作指示燈（綠色）每隔一秒閃爍一次，而其它的指示燈均應不亮，這表示各路保護電路均處于正常的復位狀態。假如有通道紅色指示燈亮，說明相應部分保護狀態未正常復位，需要按復位按鈕予以復位。之后，檢測動作電壓是否正常，方法是：緩慢地調節調壓器，使調壓器輸出電壓逐漸升高，當燈泡亮?xí)r，此刻調壓器輸出電壓數值即為保護動作啟動電壓。之后降低調壓器的輸出電壓，燈泡也不會熄滅，這說明保持功能正常。 依此方法分別檢測所有各路繞組，如果均符合技術指標，則檢測合格。

四、訂貨須知
用戶訂貨時需詳細注明所訂產品的型號規格、數量、交貨日期、通訊地址、電話、運輸方式等。若用戶無法確定所需產品型號規格，可詳細提供被保護CT的參數及相關線路參數，我司可代為設計選型。
五、廠家保證
本產品質量保證期一年。

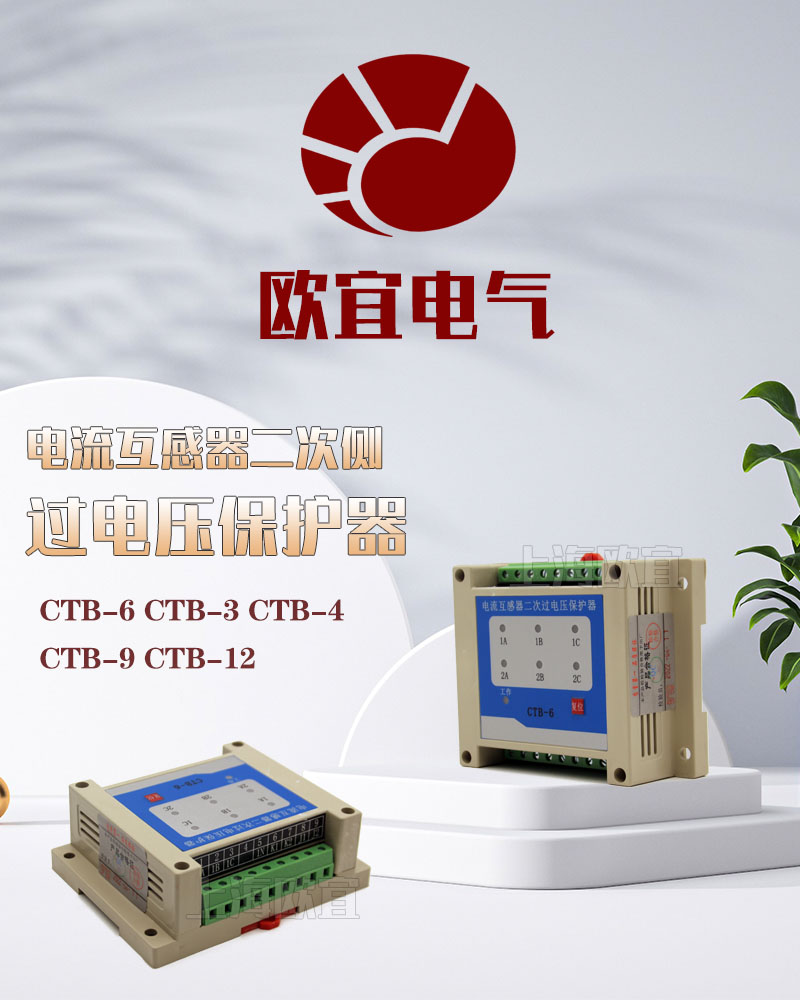

型號:CTB-6 (CTB-3 CTB-4 CTB-9 CTB-12)

名稱:電流互感器二次過電壓保護器
