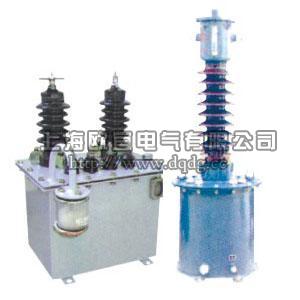

LJW-35電流互感器
-
- 產品型號：LJW-35
-
- 電話：021-31261887
-
- 傳真：021-60919388
-
產品描述
LJW-35、LJWD-35 電流互感器（戶外）
一、簡介
LJW-35、LJWD-35電流互感器為油紙絕緣、戶外型產品，適用于額定頻率50Hz或60Hz、額定電壓為35kV的電力系統中，作電能計量、電流測量和繼電保護用。
二、結構簡介
本型電流互感器的器身裝在充滿變壓器油的油箱中，并經真空干燥和浸油處理，產品不全密封結構，能有效地防止油老化。
三、LJW-35電流互感器技術參數
1. 額定絕緣水平：40.5/95/1200kV；
2. 額定二次電流：5A；
3. 額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表；
4. 外絕緣爬電距離：普通型≥735；W2型≥1100。
額定一次電流(A) 準確級次組合 額定輸出(VA) 10P級準確限值系數 短時熱電流(I th)(KA/S) 額定動穩定電流(I dyn)(KA) 5 0.5/10P1/10P2 0.2/10P1/10P2 30 40 40 30 20 0.5 1.28 10 1 2.55 15 1.5 3.83 20 2 5.1 30 3 7.65 40 4 10.2 50 5 12.75 75 7.5 19.13 100 10 25.5 150 15 38.3 200 20 51 300 30 76.5 400~2000 40 95 四、LJW-35電流互感器外形，變比，精度及安裝尺寸圖
產品名稱：LJW-35電流互感器
型號：LJW-35
聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LJW-35電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
