LMZ3-0.66、LMZ3D-0.66、LMZ2-0.66電流互感器,0.5級,0.2,0.5S,0.2S,0.66kv_低壓電流互感器

一、適用范圍

LMZ3-0.66、LMZ3D-0.66、LMZ2-0.66電流互感器該種電流互感器用于戶內，供額定頻率為50HZ，電壓為0.66KV及以下的交流線路中 測量電流、電能及繼電保護之用。

二、LMZ3-0.66、LMZ3D-0.66、LMZ2-0.66電流互感器標準與認證

國家標準：GB 1208-2006
認證證書：CMC浙制03820196

三、結構特征

LMZ3-0.66、LMZ3D-0.66、LMZ2-0.66電流互感器的鐵芯用冷軋取向硅鋼片環形卷繞而成，二次繞阻沿環形鐵芯均勻纏繞；
中間窗口供母線穿繞使用，下部有底座，供固定安裝之用；
本型互感器外部為不飽和樹脂絕緣澆注而成。
本型互感器二次繞組均勻繞制，漏磁很小，具有性能穩定，安裝方便等優點。

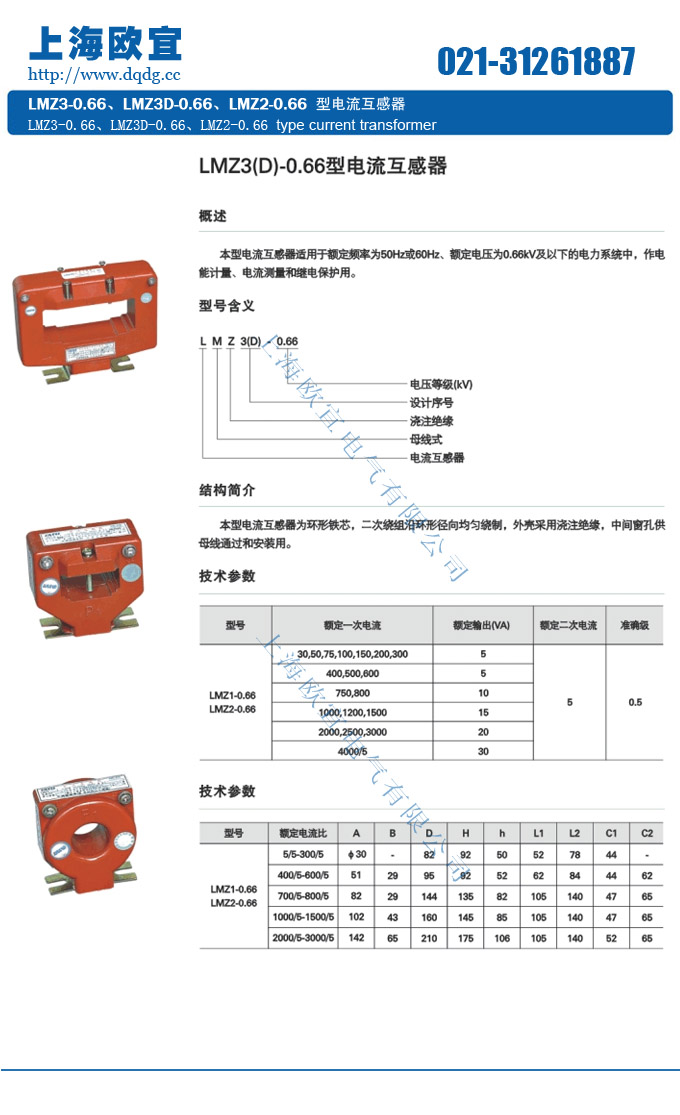

四、主要技術參數

準確級：0.5級
額定電壓：0.66KV
額定一次電流：5-3000A
額定二次電流：5A
額定負荷：（見表1）
允許在110% 額定電流下長期運行
二次繞組對地施加工頻電壓3KV歷時1min無擊穿閃絡現象。

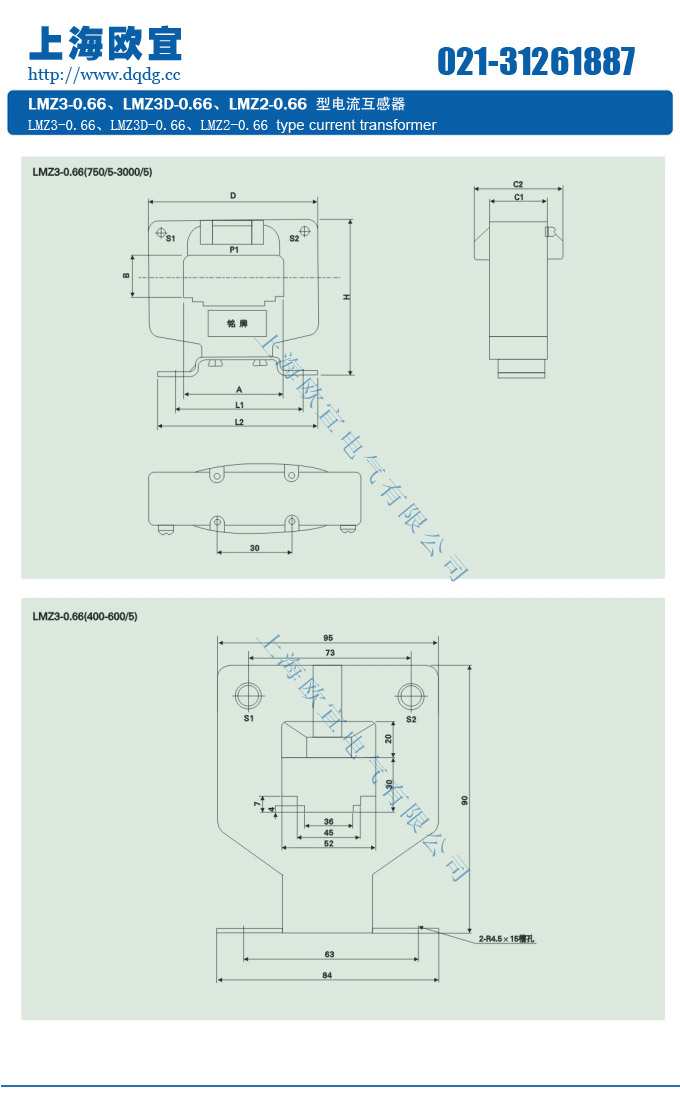

五 ：LMZ3-0.66、LMZ3D-0.66、LMZ2-0.66電流互感器外形及結構尺寸圖紙

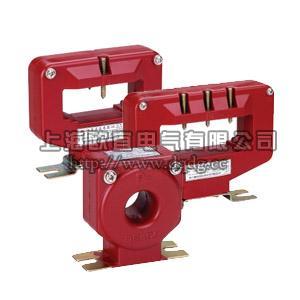

產品名稱：LMZ3-0.66、LMZ3D-0.66、LMZ2-0.66電流互感器



型號：LMZ3-0.66_LMZ3D-0.66

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LMZ3-0.66、LMZ3D-0.66、LMZ2-0.66電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
