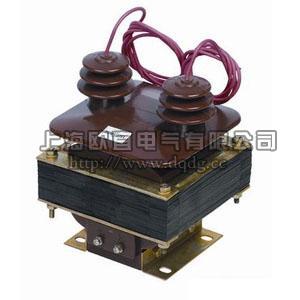

JDZ16-10電壓互感器

一、概述：

JDZ16-10電壓互感器為全封閉環氧樹脂澆注絕緣結構。一次繞組帶有熔斷器保護，熔斷電流與互感短路電流相匹配，配接COOPER（固珀）公司的肘型電纜插頭（亦可用相同規格的國產插頭）。由于一、二次均采用密封結構，既有效縮小了開關柜的體積，又具有良好的防污防潮能力。尤其適用于戶外環網柜。

二、互感器變比

型號	額定電壓比(V)	準確級及相應的額定輸出				極限輸出(VA)	額定絕緣水平(VA)
		0.2	0.5	1	3
JDZ16-10 JDZ16-6 JDZ16-3	3000/100	20	50	100	200	100	3.6/25/40
	6000/100						7.2/32/60
	10000/100						12/42/75
	10000/220
	10000/100/220	/	/	/	/	200/200

三、JDZ16-10電壓互感器外形及安裝尺寸、接線圖、型號含義

產品名稱：JDZ16-10電壓互感器



型號：JDZ16-10

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JDZ16-10電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
