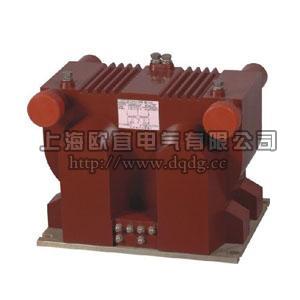

JSZVR-6W,JSZVR-3W電壓互感器

一、簡介

JSZVR-6W,JSZVR-3W電壓互感器采用環氧樹脂澆注全封閉結構。
JSZVR-6W,JSZVR-3W電壓互感器組成“V”式接線，一次繞組帶有熔斷器保護，二次輸出為100V做測量使用，另外帶有110V　220V輸出電壓端子作操動機構電源。電源容量為1100VA。熔斷器裝在一次端子內部。JSZVR一10W型是由兩臺單相電壓互感器分別帶有熔斷器澆注為一體，一次端子與二次端子分別引出。用戶可根據需要接成V式三相電壓互感器，亦可兩臺單獨使用，互不影響。熔斷器裝在一次端子內部，更換時，在停電情況下，不用拆除一次外部接線，非常方便，快捷。正常產品二次輸出為100V。亦可根據需要分別事有110V、220V控制電源，電源容量為1100VA。

二、技術參數

型號	額定電壓比 (V)	額定二次輸出							極限輸出 (KV)	額定絕緣水平(KV)
		0.2	0.5	1	3	0.2/0.2 0.2/0.5	0.5/0.5	6P
JSZVR-3W	3000/100	30	80	150					800	3.6/23/40
JSZVR-6W	6000/100									7.2/32/60
JSZVR-10W	100000/100									12/42/75
JSZVR-3W	3000/100/100					20/20	40/40		400/400	3.6/23/40
JSZVR-6W	6000/100/100									7.2/32/60
JSZVR-10W	10000/100/100									12/42/75
JSZVR-10W	10000/100/120					0.2/3---30/200 0.5/3---80/200			600/800	12/42/75

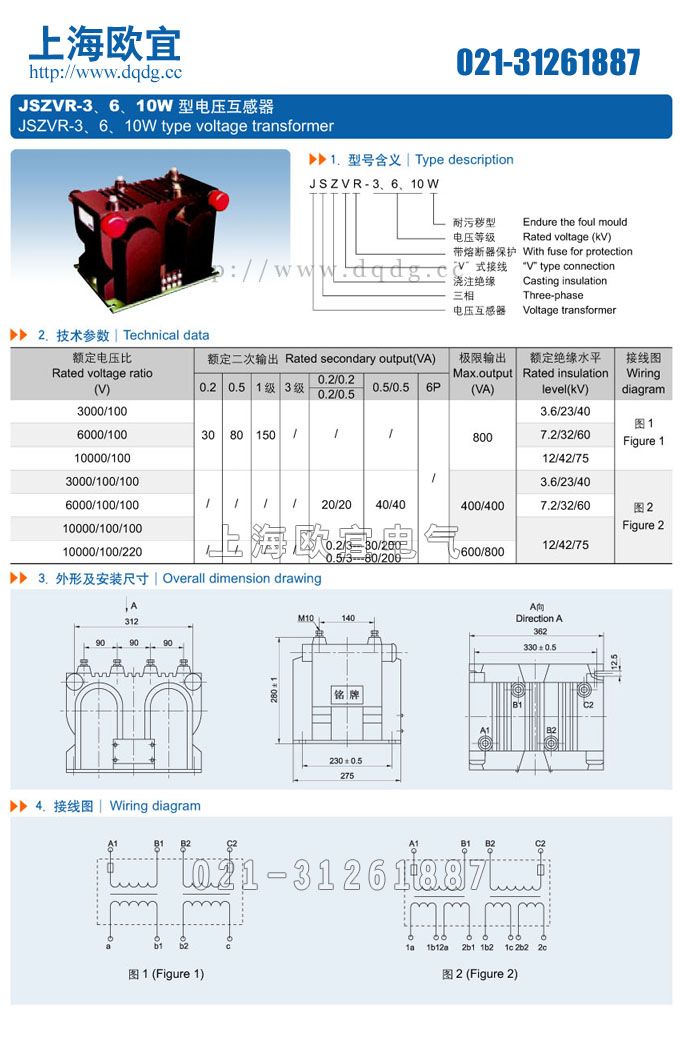

 三、JSZVR-6W,JSZVR-3W電壓互感器外形及安裝尺寸，接線圖

產品名稱：JSZVR-6W,JSZVR-3W電壓互感器



型號：JSZVR-6W,JSZVR-3W

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁JSZVR-6W,JSZVR-3W電壓互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
本文地址：http://www.junchengclinic.com/JSZVR-6W,JSZVR-3W-83.html
