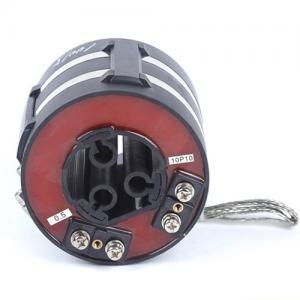

LMZK-10電流互感器,LMZK1-10，LMZK2-10型



LMZK-10型電流互感器為開合式環網柜或充氣柜專用零序互感器

一、電流互感器概述(說明書)

LMZK-10電流互感器（LMZK1-10，LMZK2-10型）適用于10KV交流電力系統電氣設備的電流測量、信號采樣和微機保護。該電流互感器具有體積小、重量輕、可開啟、便于安裝等特點，廣泛用于緊湊型全絕緣環網開關柜中，并且非常適合與RTU，F(xiàn)TU等遠程終端設備組成采樣單元，為整個系統提供數據支持。安裝時直接卡在連接好的進出線電纜上，簡便快捷。已在SafeRing/Plus、Uniswitch、RM6/SM6、SVS、GA/GE、FB、SS等緊湊型全絕緣環網開關柜中廣泛應用，亦用于組合式變電站和電纜分接箱中。

二、LMZK-10保護用互感器主要要求:

1、絕緣可靠
2、足夠大的準確限值系數
3、足夠的熱穩定性和動穩定性
4、當被測線路發生故障出現的大電流時互感器應在適當?shù)牧砍虄?nèi)飽和以保護測量儀表。

保護用LMZK-10電流互感器在額定負荷下能夠滿足準確級的要求最大一次電流叫額定準確限值一次電流。準確限值系數就是額定準確限值一次電流與額定一次電流比。當一次電流足夠大時鐵芯就會飽和起不到反映一次電流的作用，準確限值系數就是表示這種特性。保護用互感器準確等級5P、10P 等
保護用電流互感器主要與繼電裝置配合，在線路發生短路過載等故障時，向繼電裝置提供信號切斷故障電路，以保護供電系統的安全。保護用微型電流互感器的工作條件與測量用互感器完全不同，保護用互感器只是在比正常電流大幾倍幾十倍的電流時才開始有效的工作。

三、LMZK-10開啟式電流互感器作用

電力系統用互感器是將電網高電壓、大電流的信息傳遞到低電壓、小電流二次側的計量、 測量儀表及繼電保護、自動裝置的一種特殊變壓器，是一次系統和二次系統的聯絡元件，其一次繞組接入電網，二次繞組分別與測量儀表、保護裝置等互相連接?；ジ衅髋c測量儀表和計量裝置配合，可以測量一次系統的電壓、電流和電能;與繼電保護和自動裝置配合，可以構成對電網各種故障的電氣保護和自動控制?；ジ衅餍阅艿暮脡模苯佑绊懙诫娏ο到y(tǒng)測量、計量的準確性和繼電器保護裝置動作的可靠性。

四、技術參數

● 負荷的功率因數：COSΦ=0.8(滯后)；
● 額定二次電流：5A或1A；
● 額定頻率：50或60Hz；
● 污穢等級：Ⅱ級；
● 環境溫度：最低溫度-5℃，最高溫度40℃,日均溫度不超過30℃；
● 海拔高度：≤1000米；
● 產品標準：GB20840.1    GB20840.2。
● Power factor of load: COSΦ=0.8(lagging).
● Rated secondary current: 5A or 1A.
● Rated frequency: 50 or 60Hz.
● Anti-Pollution grade: Class II.
● Ambient temperature: -5℃-40℃,daily average temperature not more than 30℃.
● Altitude: ≤1000m.
● Standard: GB20840.1    GB20840.2

五、參數選型對照表

型號	LMZK-10
產品類別	測量繞組			保護繞組
電流比	準確級及額定負載(VA)			準確級及額定負載(VA)
Ⅰ1/Ⅱ2	0.5	1	3	10P15	10P10	10P5
200/1	-	2.5	3.75	1	1.25	2.5
300/1	2.5	3.75	5	1.5	2	3.75
400/1	3.75	5	7.5	2	2.5	5
500/1	5	7.5	-	2.5	3.75	6.25
600/1	5	7.5	-	3	3.75	7.5
200/5	-	2.5	3.75	1	1.25	2.5
300/5	2.5	3.75	5	1.5	2	3.75
400/5	3.75	5	7.5	2	2.5	5
500/5	5	7.5	-	2.5	3.75	6.25
600/5	5	7.5	-	3	3.75	7.5

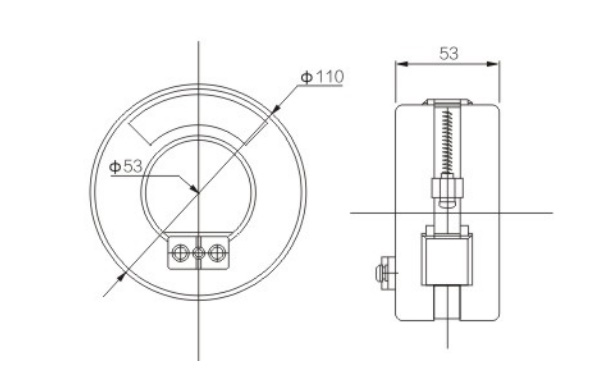

六、外形尺寸及安裝圖



產品名稱：LMZK-10電流互感器



型號：lmzk-10

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細參數頁面。本頁LMZK-10電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
